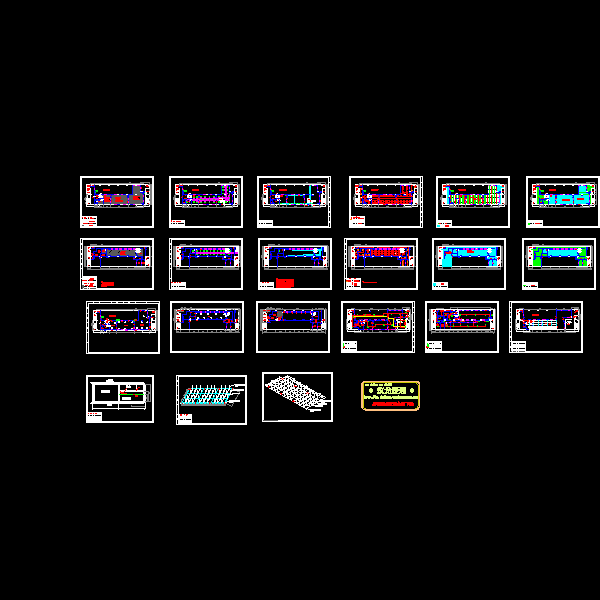

电子厂净化工程竣工CAD图纸

附件详情 电子厂净化工程竣工图 　　 　　说明: 　　一、净化面积：190平方米 　　二、净化级别：万级 　　三、围护：50mmEPS 　　四、吊顶：50mmEPS 　　五、吊顶高度：2.5米 　　六、地面：PVC防静电地板 　　 　　1、净化车间四周围护采用双面EPS，EPS与地面、EPS与EPS之间用内圆弧铝连接，EPS与EPS相接转角处用内圆三通连接。 　　2、净化车间、更衣鞋室及机房做EPS板吊顶，吊顶高度为2.5m。 　　说明: 　　1、为了尽快的将室内产生的灰尘排走，净化空调系统中会考虑回风系统。 　　2、本方案中回风量为送风量的70%，另有30%用来维持洁净室的正压、补充门窗的泄漏以及工作人员所需空气（按照洁净室设计标准，每人需40CMH。) 　　3、气流组织为上送下侧回，回风以经回风柱、回风墙、回风管送回机房循环使用。 　　4、回风口采用带过滤网、调节阀的单层百叶回风口。回风口的安装在离地面约30cm处，回风口要低于工作台面。
