3层工业园电子厂房给排水CAD施工图纸(自动喷水灭火系统)

  • 附件设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计面积:10539.85平方米
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:15张
  • 设计年代:近代
  • 地下室用途:设备用房
  • 生活供水设计:生活给水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水设备:水泵站
  • 供水方式:市政供水,变频供水,无负压供水
  • 供水分区:无
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 雨水重现期:2年
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):40
  • 消火栓用水量室内(L/S):10
  • 大样节点:卫生间
  • 项目所在地:四川

附件详情

  • 总平面图(修改)
  • 资料目录、重复使用资料目录、图例、设计施工说明、材料表
  • 地下室~三层给排水平面图

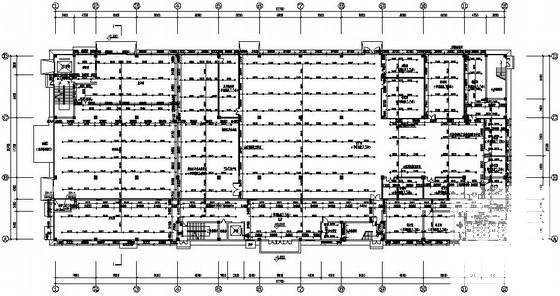

  • 地下室~三层自喷平面图
  • 给水系统图
  • 排水系统图
  • 空调循环冷却水系统图

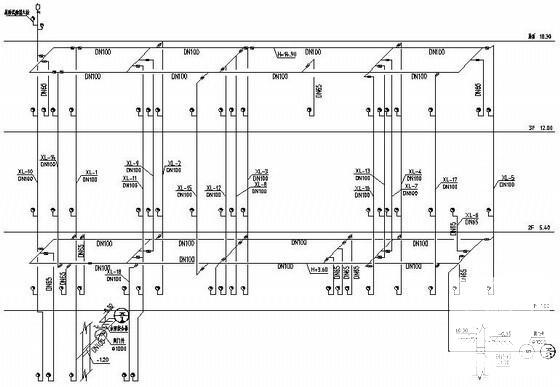

  • 自动喷水灭火系统原理图
  • 消火栓系统原理图
  • 设备明细表
  • 卫生间平面大样图
  • 卫生间给水户型图
  • 卫生间排水户型图

附件详情

本稿件为工业园电子厂房给排水施工图纸,工程为耐火等级为二级的丙类电子生产厂房,其建筑高度为18.60m,建筑总面积为10539.85m2,建筑体积60082.65m3。设计范围:室内给水系统、室内排水系统、 消防系统 、空调循环冷却水系统。
,共15张图。

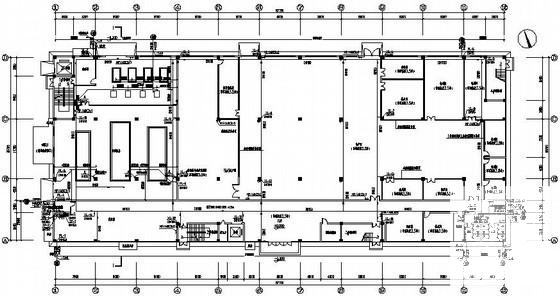

一层给排水平面图

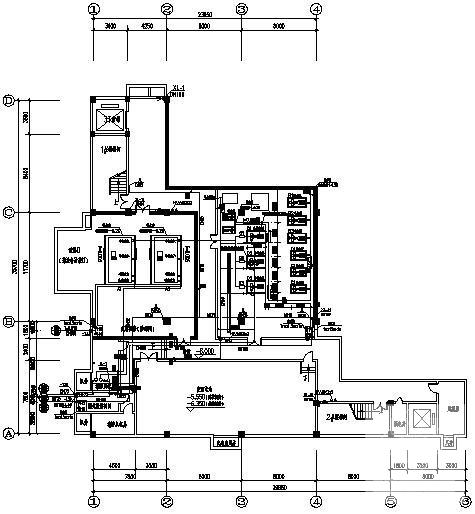

地下室给排水平面图

消火栓系统原理图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 3层工业园电子厂房给排水CAD施工图纸(自动喷水灭火系统) - 1
    第 1 张图
  • 3层工业园电子厂房给排水CAD施工图纸(自动喷水灭火系统) - 2
    第 2 张图
  • 3层工业园电子厂房给排水CAD施工图纸(自动喷水灭火系统) - 3
    第 3 张图
  • 3层工业园电子厂房给排水CAD施工图纸(自动喷水灭火系统) - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
