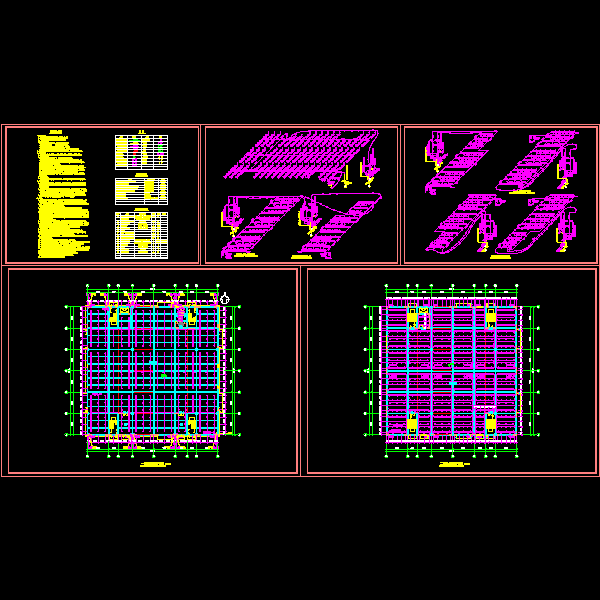

2层厂房自动喷水灭火系统CAD施工图纸

附件详情

二．设计范围：该资料包括室内生活给水系统、消防系统、排水系统、雨水系统。 1．生活给水系统：本建筑生活用水由市政给水管网直接供给，给水支管暗设。 2．室内 ： 本建筑室外消防用水量30L/S，室内消防用水量10L/S。 本厂房一层自动喷水灭火系统按中危险级Ⅱ级设计, 系统设计流量:40L/S。 本厂房二层自动雨淋灭火系统按严重危险级Ⅱ级设计, 系统设计流量:100L/S。 本建筑一次消防用水量为792立方米。 3．室内排水系统： 本建筑污水系统均采用伸顶通气管通气。屋面雨水经雨水立管排出至室外雨水井。
