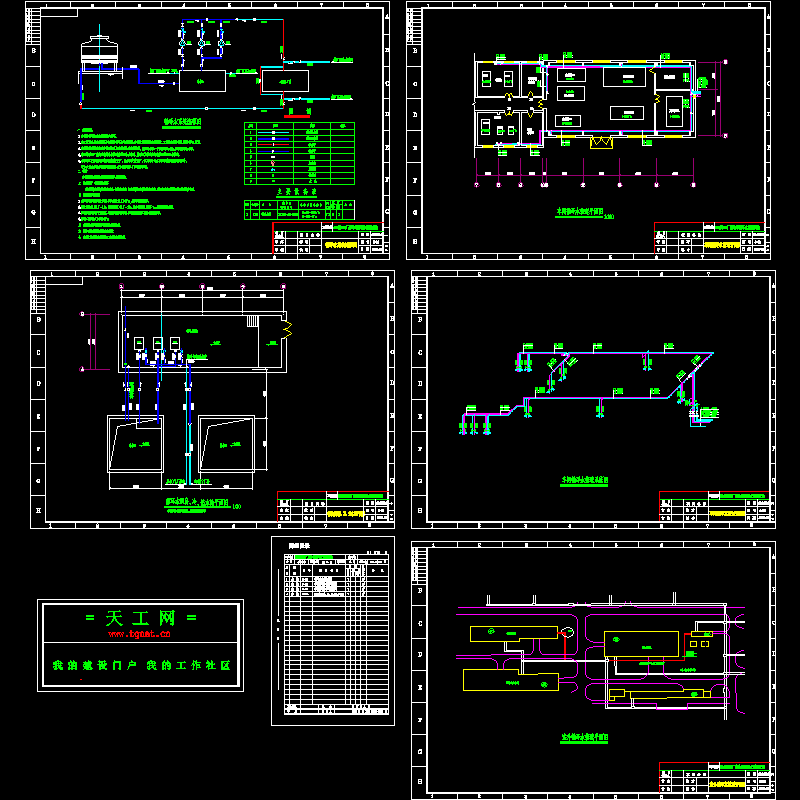

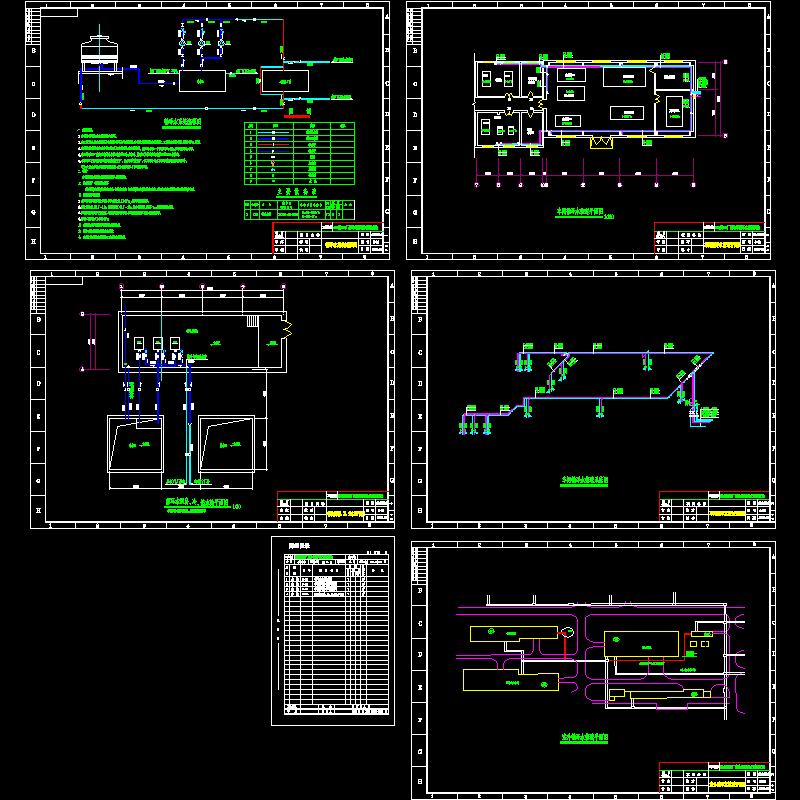

厂房冷却水循环系统设计图纸.

本冷却循环水系统采用闭式循环。 　　各工艺设备用水量详见车间冷却循环水平面图图，该资料流量按满负荷设计。工艺设备压降按0.20MPa设计。 　　该资料利用现有的冷却循环水泵房内循环给水部分管道、屋面冷却塔一个及室外冷水池，更换循环冷水泵。 　　该资料利用厂房内现有的给水管道为循环给水管道，并利用其管道支架新敷设循环回水管道。 　　该资料工艺设备要求进水温度为25°，出水温度为30°，但夏季冷却水系统温度不能满足要求时，可加大自来水补水量以降低温度，多余热水排入厂区雨水管道。
