生产厂房及动力站暖通空调系统设计CAD施工图纸(工冷却水系统高压微雾加湿系统)

  • 附件设计说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 建筑设计面积:31530平方米
  • 图纸设计深度:施工图
  • 参考图纸:47张
  • 设计年代:近代
  • 设计内容:空调,通风,洁净,冷热源
  • 冷热源:电动压缩式冷水机组,锅炉
  • 洁净等级:百级以下,百级,千级
  • 水系统:单式泵,复式泵,定流量,变流量,双管制,异程式
  • 送风方式:散流器送风
  • 项目所在地:江苏

附件详情

  • 暖通空调设计说明
  • 暖通空调施工说明
  • 图例及缩写说明
  • 暖通空调标准大样

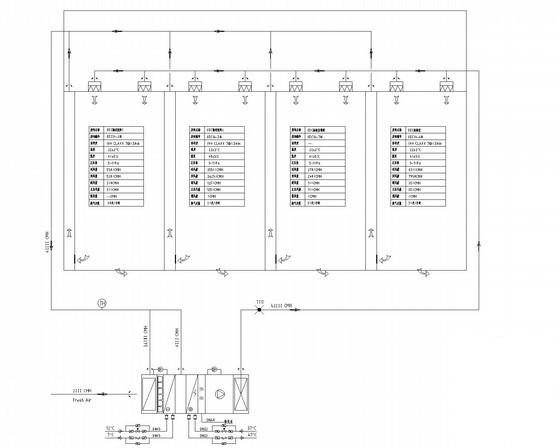

  • 一厂空调风系统原理图一~七
  • 一厂主要设备参数表
  • FFU平面布置图
  • 送风口平面布置图
  • 干盘管平面布置图
  • 送风管平面布置图
  • 风管平面布置图
  • 排风管平面布置图
  • 回、排风口平面布置图
  • 低温冷冻水管平面布置图
  • 中温冷冻水管平面布置图
  • 冷凝水管平面布置图
  • 热水管平面布置图
  • 空调箱加湿水管平面布置图
  • 空调机房风柜平面布置图
  • 室内洁净度布置图
  • 温湿度布置图
  • 照度布置图
  • ...

附件详情

一、项目概要:
一期为动力站、生产厂房一、二共三栋。建筑面积约为3200m2,为单层工业建筑31530m2,生产类别为丙类,耐火等级为一级,屋面防水等级二级...
二、冷源:
1.冷源:冰水系统设计离心式冷水机组,为全热回收型离心式冷水机组。
2.热源:为全热回收型冷水机组及燃气(油)常压热水锅炉...
三、空调系统:
1.冷冻水供回水温度7/12°C,冷却水供回水温度37/32°C。
2.冷水系统:采用一次泵定流量、二次泵变流量系统。水系统采用双管异程式系统。
3.加热形式:本系统采用热水加热形式,其中生产厂房一、二老化房采用电加热形式。
4.加湿形式:一期系统采用高压微雾加湿,加湿水源采用软水。
5.千级区、百级区采用MAU(新风空调机组)+DC(干盘管)+FFU(风机高效过滤单元)送风,全送全排区域采用MAU(新风空调机组)+HEPA(无净化级别则采用散流器送风口)送风...

图纸共47张。

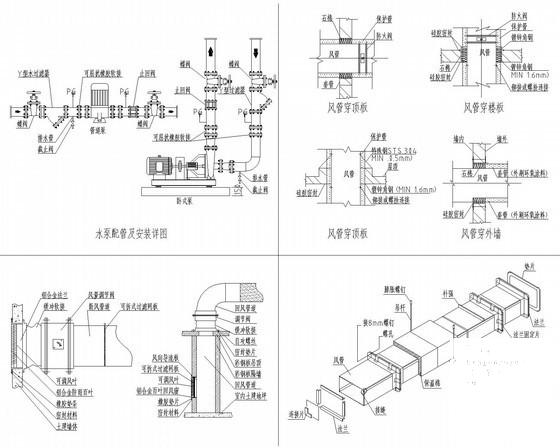

暖通风系统大样图
