超高层办公楼暖通全套系统设计CAD施工图纸（VAV系统高压微雾加湿）

附件详情

一、项目概要：
项目为办公楼，地上34层，建筑面积57531m2，建筑高度161.90m。B区地下建筑面积36080m2...
二、冷热源：
冷源采用电制冷冷水机组，机组为离心机组 螺杆机组。采用环保冷媒。冷冻水温度为6/12℃，冷却水温度为32/37℃...
三、空调系统：
1.空调冷冻水系统在竖向分成高低2个分区。1～14层为低区，15～34层为高区。
2.空调水系统采用两管制、一次泵变流量系统。系统均为闭式循环系统，冷却水系统为定流量系统。
3.办公塔楼部分采用VAV ，采用单风道末端。
4.大厅采用定风量全空气系统；大会议厅、前厅采用定风量空调系统...
四、采暖系统：
1.办公塔楼部分竖向干管为同程式。
2.办公楼标准层沿窗边设置地板嵌入式散热器辅助供暖。
3.办公楼为散热器系统供暖，大堂为地板辐射供暖...
五、通风系统：
1.公建卫生间排风采用垂直布置。卫生间按换气系数10次排气。
2.厨房排油烟风量暂按照厨房高度3m,50次/H换气设计。
3.地下车库设计机械排风系统和补风系统，排风换气次数为6～4次／h...
六、防排烟系统：
1.防烟楼梯间、消防电梯间前室、合用前室设加压送风系统。
2.各避难层避难间均设正压送风系统，机械加压送风量按避难层净面积每平方米不小于30m3/h计算...

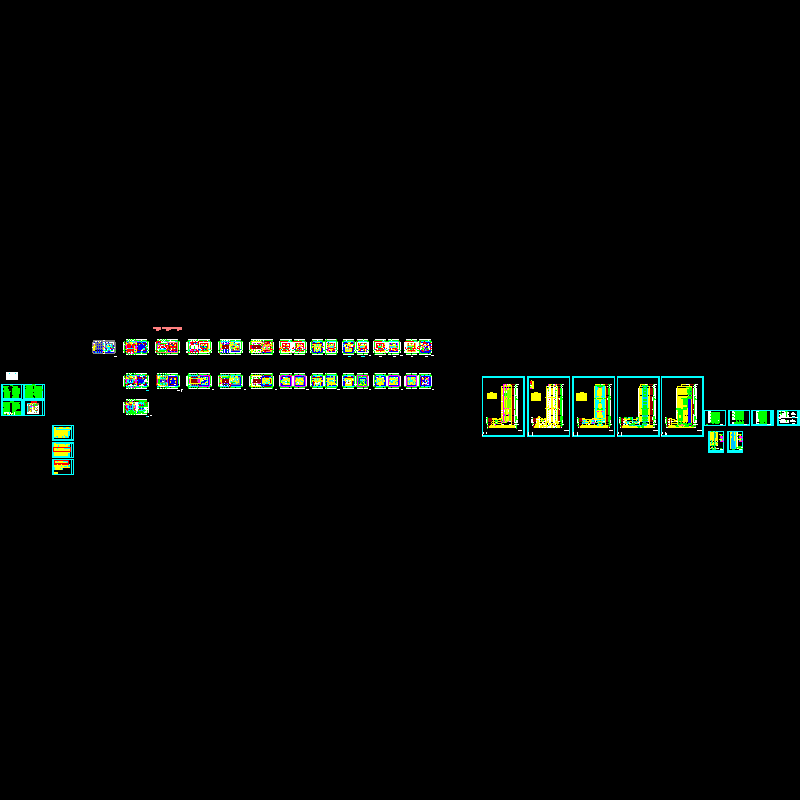

编制于2014年 图纸共40张。
