超高层办公楼暖通空调及通风排烟系统设计CAD施工图纸

附件详情

一、项目概要：
本项目位于广州市,C1塔楼总建筑面积约4.8万平方米,建筑类别为办公楼，建筑高度为175m，地下5层，面积13.8万平方米....
二、冷热源：
采用螺杆式冷水机组...
三、空调系统：

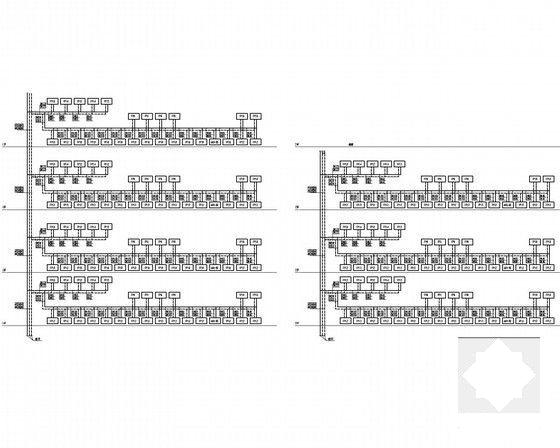

1.空调水系统：该项目采用两管制变水量系统.垂直立管采用同程式，水平管道采用异程式系统。
2.低区采用一次泵系统，变流量运行，高区在避难层设板换间，设置二级水泵。

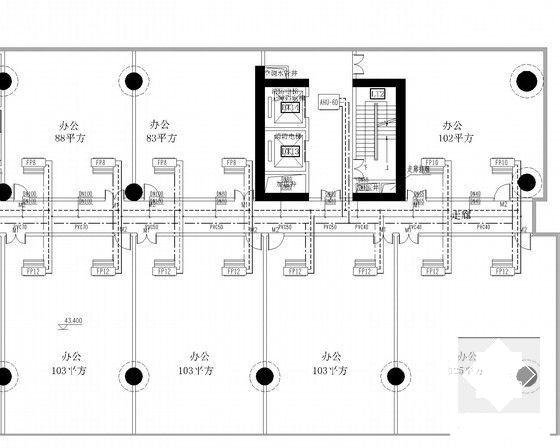

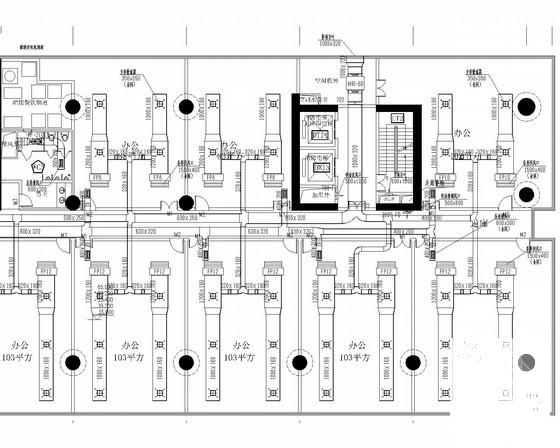

3.风系统：办公室、会议室等小空间采用风机盘管,送风方式上送上回...

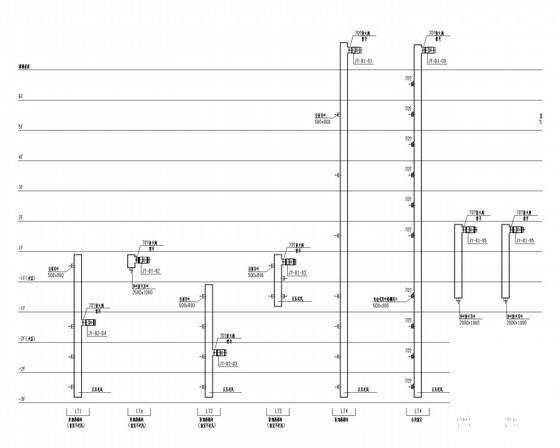

四、通风排烟系统：
1.机房采用机械补风，补风量不小于排风量的50%。

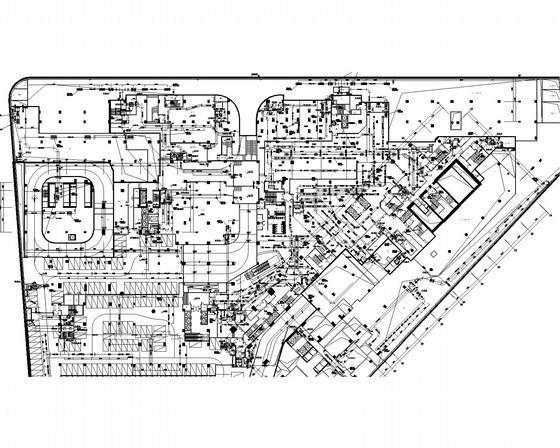

2.地下室机动车库、非机动车库设置机械排烟系统，排烟量按6次/h计算。
3.地下商业空间设置机械排烟系统，划分防烟分区，排烟量按最大防烟分区面积120m3/h计算...

图纸共49张。
