39层酒店会所暖通空调及防排烟系统设计CAD施工图纸(系统图多)

  • 设计说明:有
  • 建筑类别:宾馆,酒店,娱乐
  • 建筑高度:高层建筑
  • 地上层数:39层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:53张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源,机房,其它
  • 冷热源:电动压缩式冷水机组,锅炉
  • 空调系统:全空气系统
  • 水系统:单式泵,变流量,四管制
  • 送风方式:散流器送风
  • 节点大样:冷却塔,风机盘管
  • 项目地址:福建

附件详情

  • 主要设备明细表
  • 防护单元二(二等人员)送风原理图
  • 地下二层战时通风平面图
  • 战时进风口部放大平、剖面图
  • 地下室二层通风机房平面图
  • 地下二层风管平面图
  • 地下一层通风机房平、剖面图
  • 二层空调平面图
  • 二十二层(避难层,设备层)平面图
  • 空调制冷系统原理图
  • 锅炉油路系统原理图
  • 供热系统原理图
  • ......

附件详情

一、项目概要:
该项目地上39层,地下2层。地下室为设备房、酒店后勤用房及停车库;1~5层为酒店大堂、餐厅等酒店配套用房;8~21、24~29层为客房; 32~39层为会议、健身、办公等用房;6、7、22、23、30、31层为设备层及避难层......
二、冷热源:
选用四台制冷量2110kW的水冷变频离心冷水机组,冷水机组及水泵设于地下一层,冷却塔设于5层屋面,酒店生活热水及采暖热水由设于地下一层的燃油蒸汽锅炉提供......
三、空调风系统:
1.大空间部分如餐厅、多功能厅、大堂等大空间场所设全空气风管送风系统,
2.小餐厅及地下后勤用房等小开间场所设风机盘管加新风系统......
四、空调水系统:
1.大楼采用四管制空调冷热水系统。
2.一次冷冻水系统负荷侧为变流量,冷冻机侧冷冻水为定流量。
3.锅炉房内换热后的一次热水系统为变流量......
五、通风排烟系统:
1.地下车库按防烟分区设置机械排风(烟)系统,排风(烟)量为6次/h。
2.地下设备房单独设机械排风系统,并设机械进风系统。
3.地下燃油锅炉房设一套机械排风兼事故排风系统,排风量按12次/h换气次数计算......

编制于2008年 图纸共53张


防护单元送风原理图

锅炉油路系统原理图

客房内风机盘管配管图

空调制冷系统原理图

冷冻机房、锅炉房基础平面图

夹层通风平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

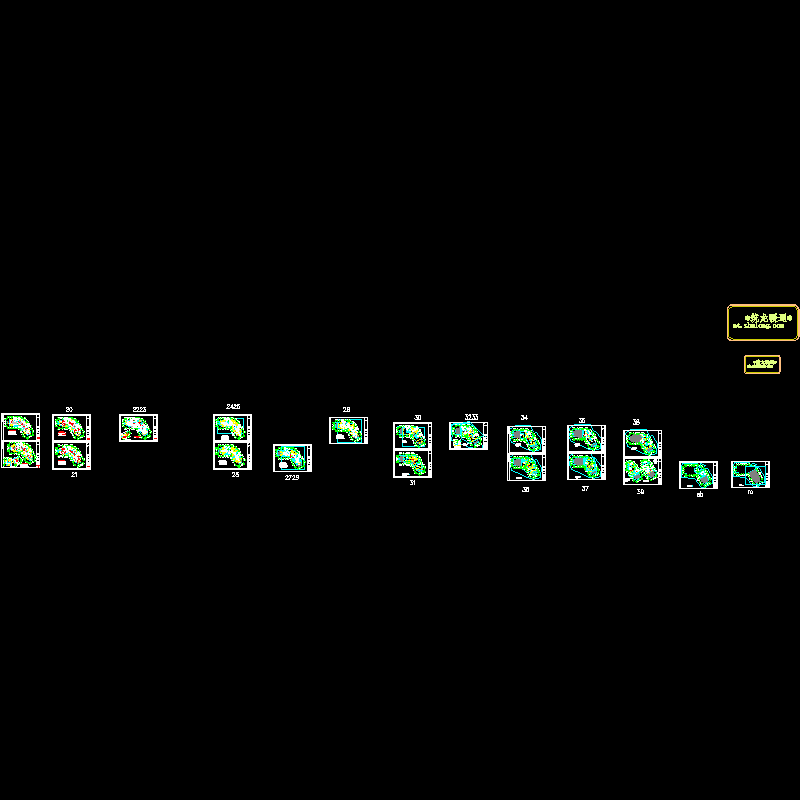

  • 主楼20.dwg
    主楼20.dwg
  • 地下室9.dwg
    地下室9.dwg

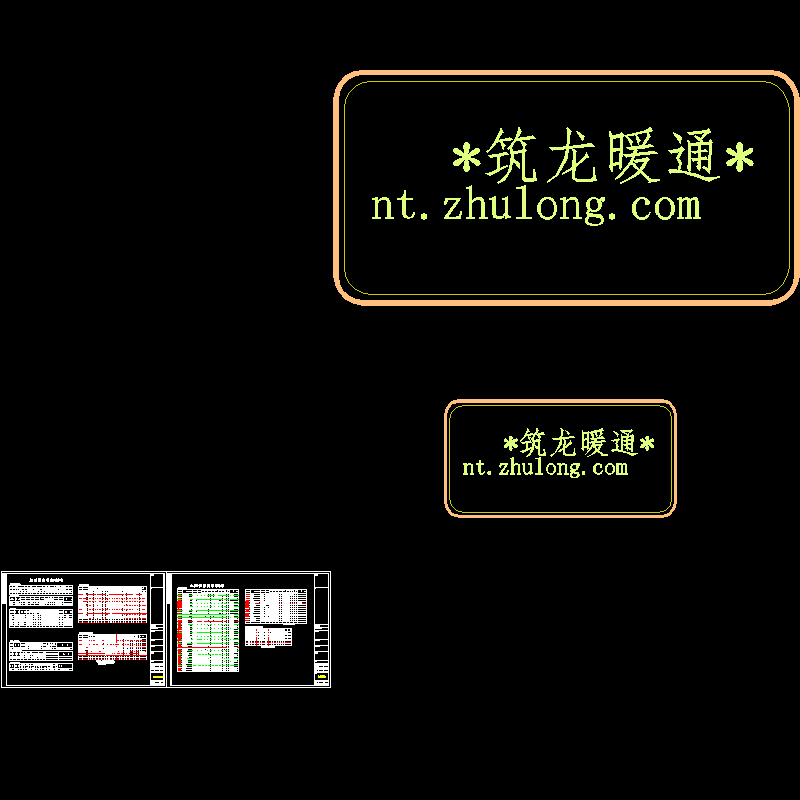

  • 材料表2.dwg
    材料表2.dwg
  • 裙房5.dwg
    裙房5.dwg

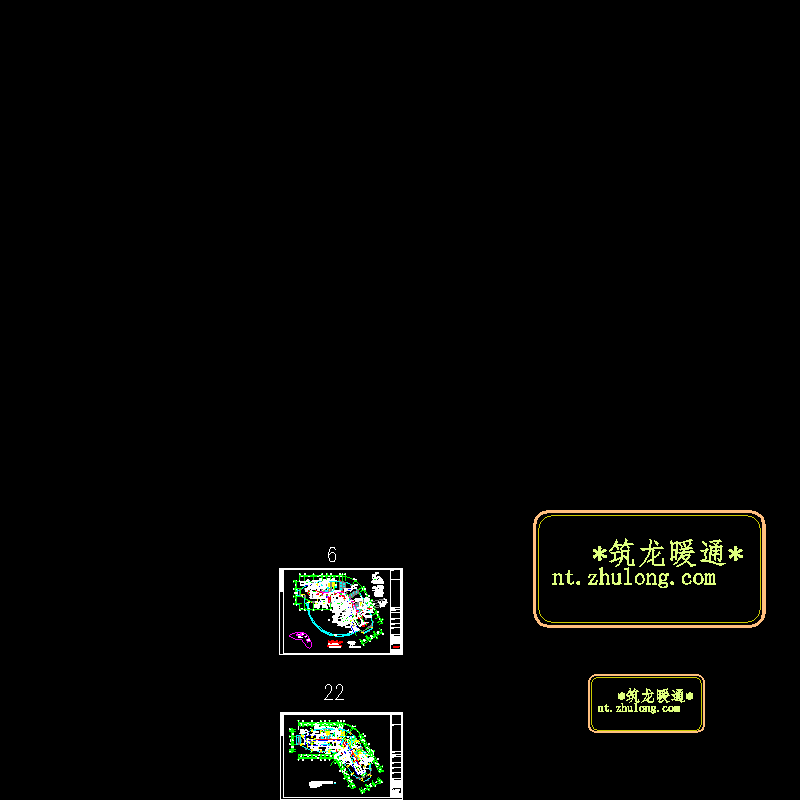

  • 设备层2.dwg
    设备层2.dwg
  • 说明系统大样15.dwg
    说明系统大样15.dwg
以上是部分截图,请下载附件后查看完整高清内容
