多层办公楼给排水消防CAD施工图纸（太阳能系统）
- 附件设计说明：有
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：14张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 排水体制：污废合流,雨污分流
- 消火栓用水量室外(L/S)：25
- 消火栓用水量室内(L/S)：15
- 特殊系统：太阳能热水系统
- 大样节点：泵房,卫生间
- 项目所在地：山东
附件详情
- 给排水设计施工总说明

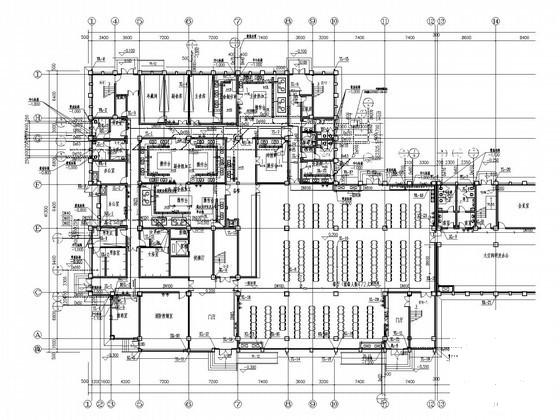

- 给排水平面图
- 消防系统 图
- 给排水系统图
- 消防泵房、设备房给水平面详图
- 消防泵房、设备房给排水系统图
- 卫生间详图
附件详情
该项目建筑高度19米，耐火等级二级，火灾类别为A类，设计范围包括给水系统、热水系统、排水系统、雨水系统及消火栓系统。
，共14张。

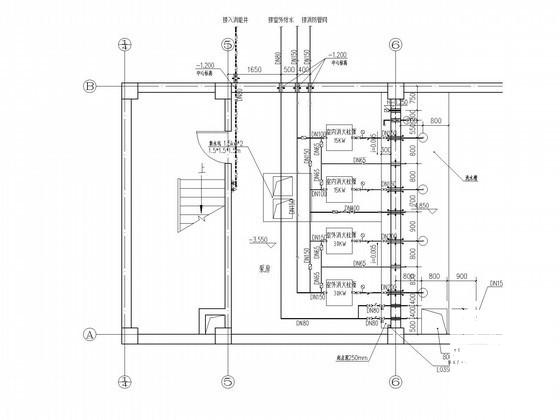

泵房平面图

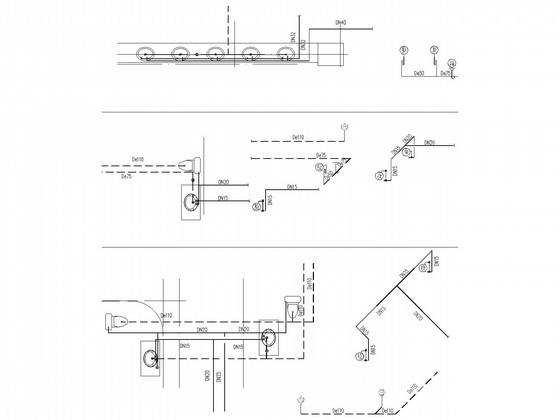

卫生间管道大样图

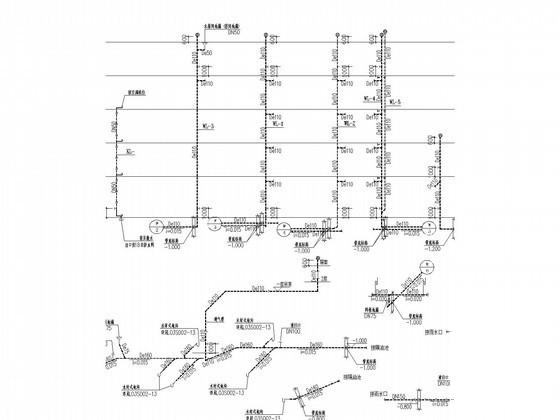

雨污系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：2.94 MB
- 收藏次数：0
-
文件名称：
附件-995859870898705689887.rar
