多层商业建筑给排水消防系统设计施工大样图

项目概要：

工程名称：百合花园商业项目。建设地点：环城西路以西，任城大道以南，百合花园小区东南角。

建筑层数：地上7层，建筑高度：23.75m。层高为一层4.55米，二层为3.95米，三层为3.50米，总层数为五、六层的部分四~六层层高为3.8米，总层数为七层的部分四~六层层高为2.9米。室内外高差0.15米。

本项目建筑面积为21058.2平方米，其中地上建筑面积15115.1平方米，地下建筑面积5943.1平方米。建筑占地面积为3061.3平方米。设计地下机动车停车位96辆，地下非机动车停车位10辆。

建筑建筑设计结构形式为钢筋混凝土框架结构。结构安全等级为二级，设计使用年限为50年，建筑物抗震设防类别为丙类，抗震设防烈度为七度。

该项目为多层公共建筑：地上部分耐火等级为二级。地下部分耐火等级为一级。

设计内容：

给水系统、污废水系统、消火栓灭火系统、自动喷洒灭火系统、灭火器系统。

图纸展示：

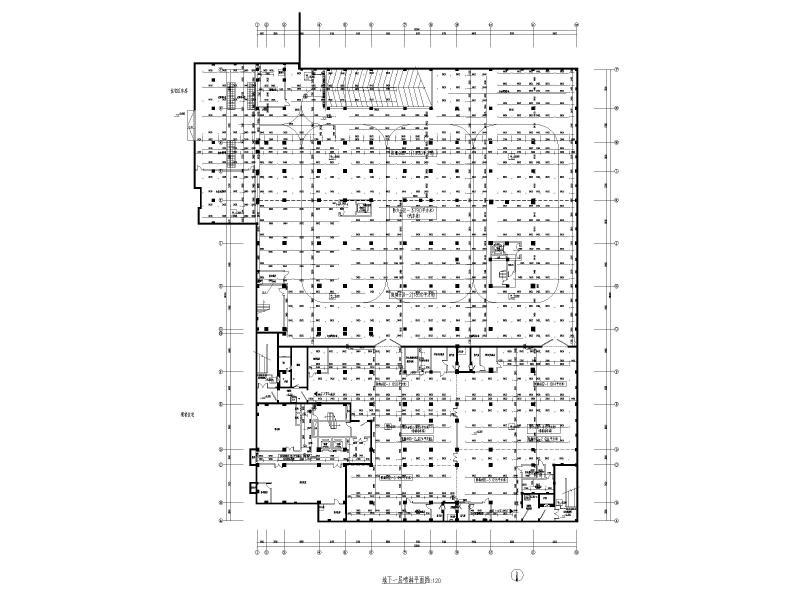

地下一层喷淋平面图

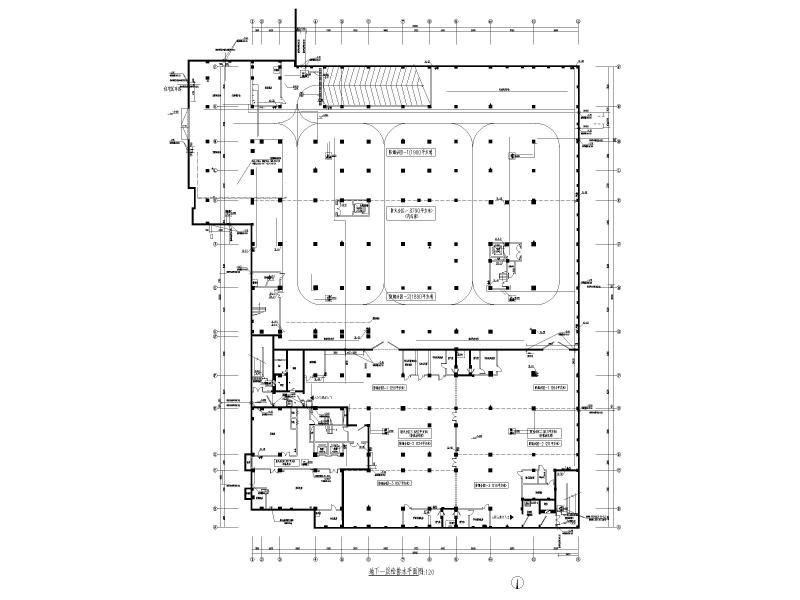

地下一层给排水平面图

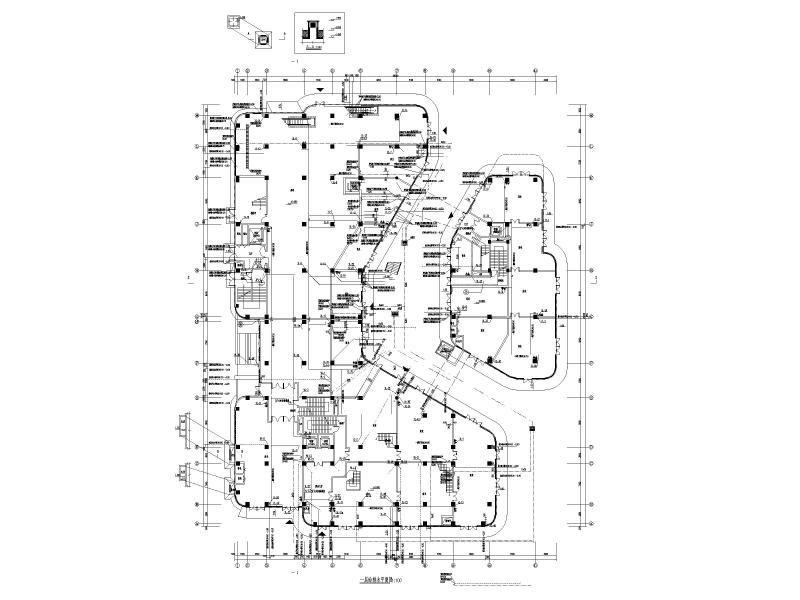

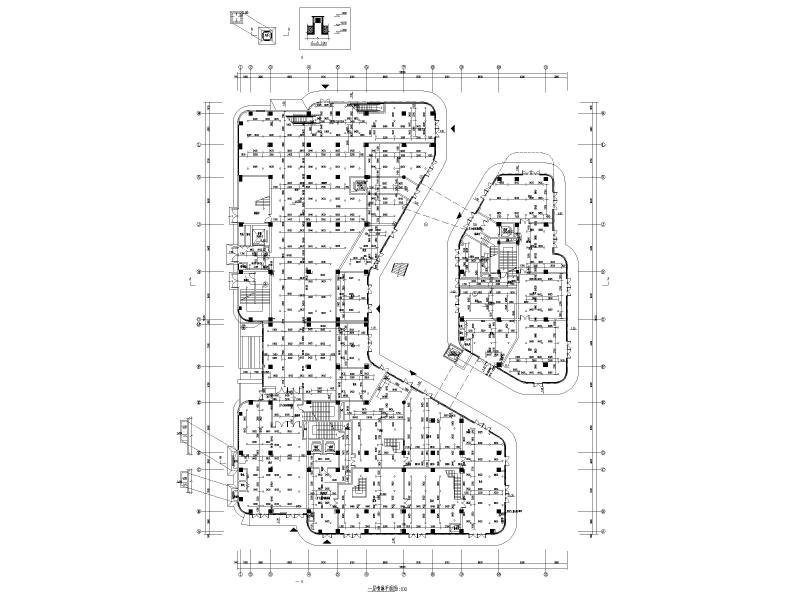

一层喷淋平面图

一层给排水平面图

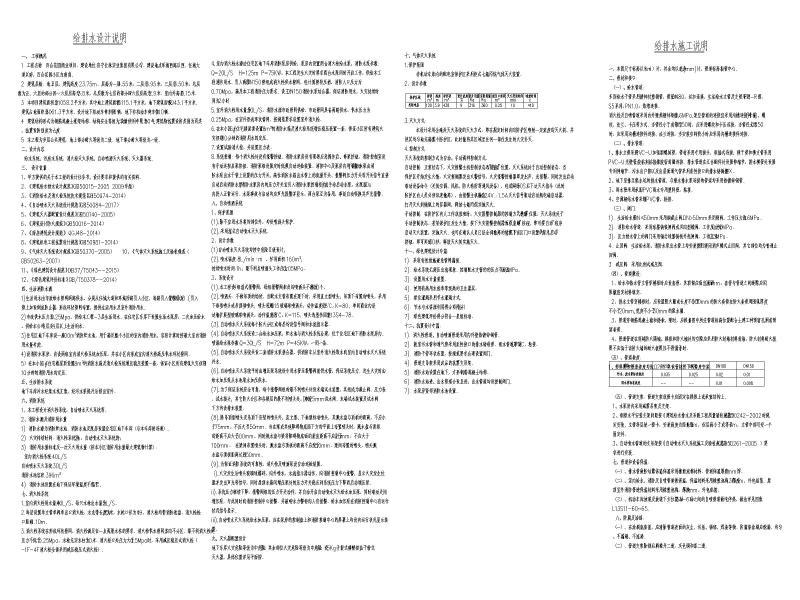

给排水设计施工说明

给排水系统图一

给排水大样图
