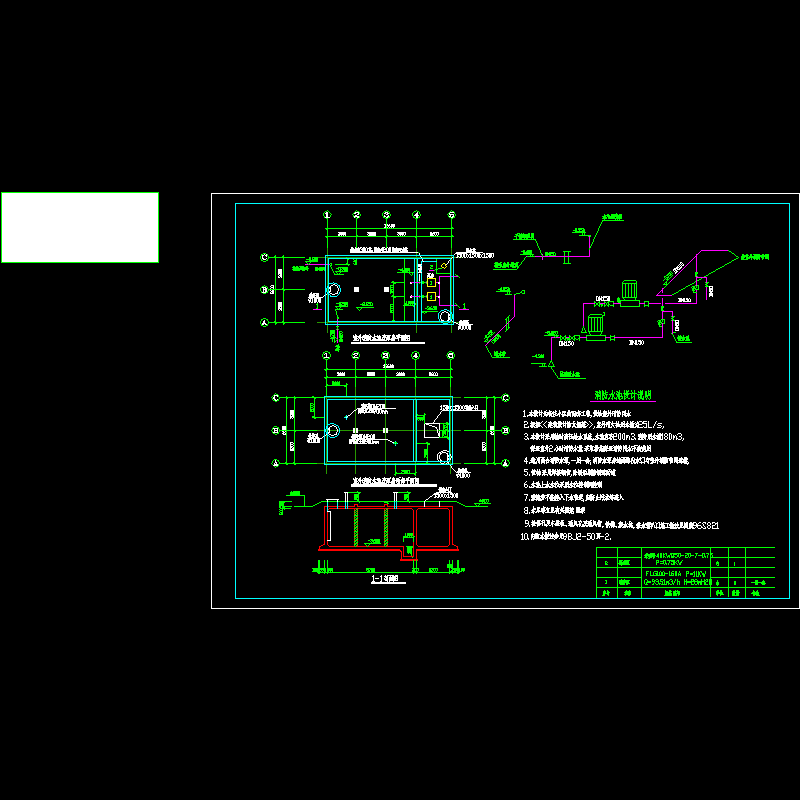

建筑设计防火消防水池给排水系统设计施工cad图纸

消防泵型号FLG100-160A，P=11KW 　　1.该资料为杨庄小区的配套工程,供给室外消防用水 　　 2.根据<<建筑设计防火规范>>,室外消火栓用水量为25L/s, 　　3.该资料采用临时高压给水系统,水池容积200m3.消防用水量180m3,保证室外2小时消防水量.采取措施保证消防用水不被他用. 　　4.选用两台消防水泵,一用一备,消防水泵房的两路出水口与室外消防管网连接, 　　5.管材:采用焊接钢管,除锈后刷防锈漆两道 　　6.水池上水水位采用水位控制阀控制 　　7.溢流管不能接入下水管道,应防止污水等进入 　　8.未尽事宜见有关规范.图集
