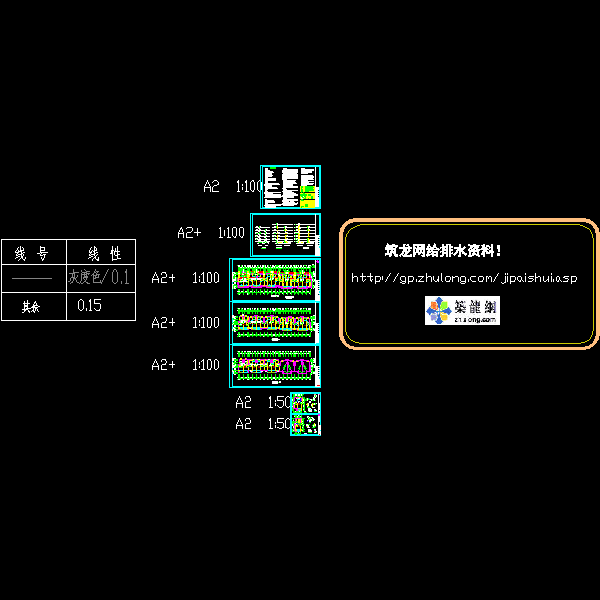

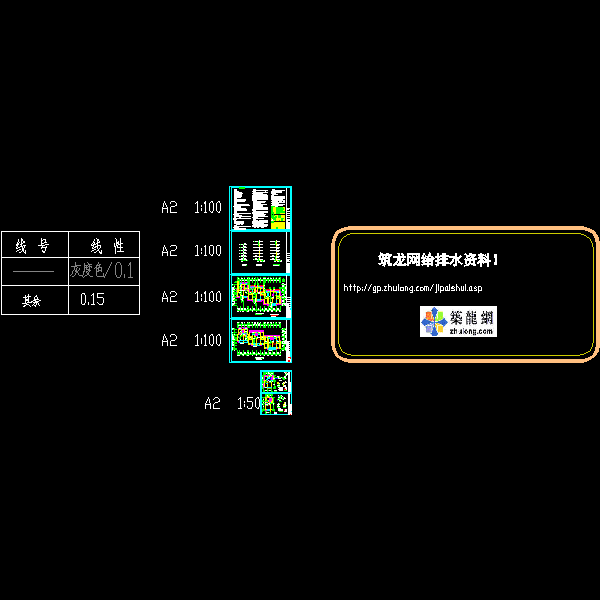

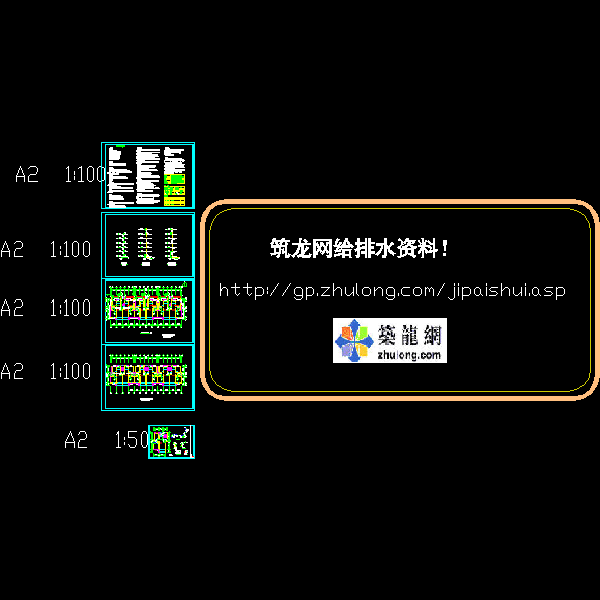

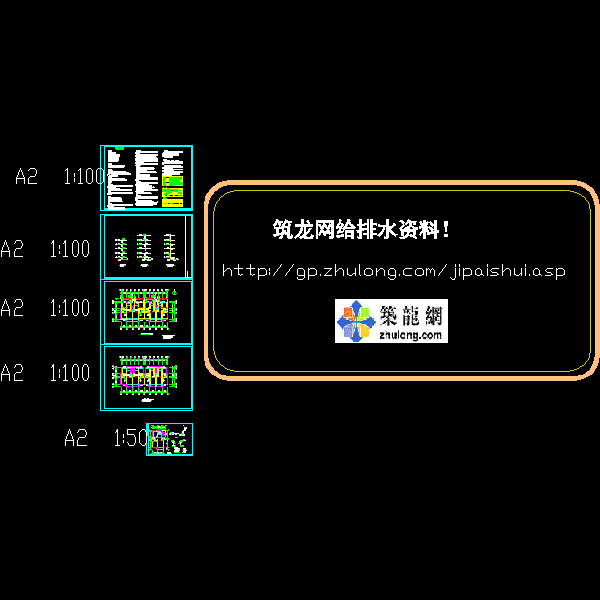

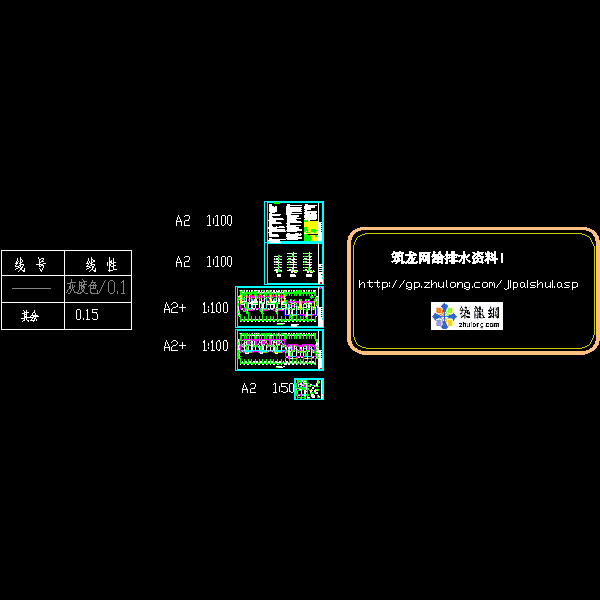

小区室内给排水CAD施工图纸(建筑设计防火规范)

附件详情

一、设计说明
（一）设计依据
1. 对本项目提出的有关要求；
2. 建筑和有关工种提供的作业图和有关资料；
3. 《建筑给水排水设计规范》(GB50015-2003)；
4. 《建筑设计防火规范》GB50016-2006；
5. 《室外给水设计规范》GB50013-2006；
6. 《室外排水设计规范》GB50014-2006；
7. 其它国家现行有关设计规范及规程。

（二）设计范围
1. 建筑内部的给水系统、局部热水系统、排水系统。雨水见建筑图。
2. 室外给排水设计(用地范围之外的排水不在该资料范围之内)。

（三）管道系统
1. 生活给水系统
1) 生活给水系统由室外市政给水管网直接供水，市政给水管网供水压力0.35MPa。
2) 本小区用水量标准200L/人日、用水时间为24小时、时变化系数为2.5。设计秒流量20 L/s。
3) 生活热水由每户各自的采暖炉供应。
2. 排水系统
1) 该项目污、废水采用合流制，重力自流经化粪池后排入室外管网。
2) 屋面雨水采用87型雨水斗系统，设计重现期P=5年，外排，详见建筑图。
