10层公安局电气CAD施工图纸(高层民用建筑设计防火规范)(dwg)

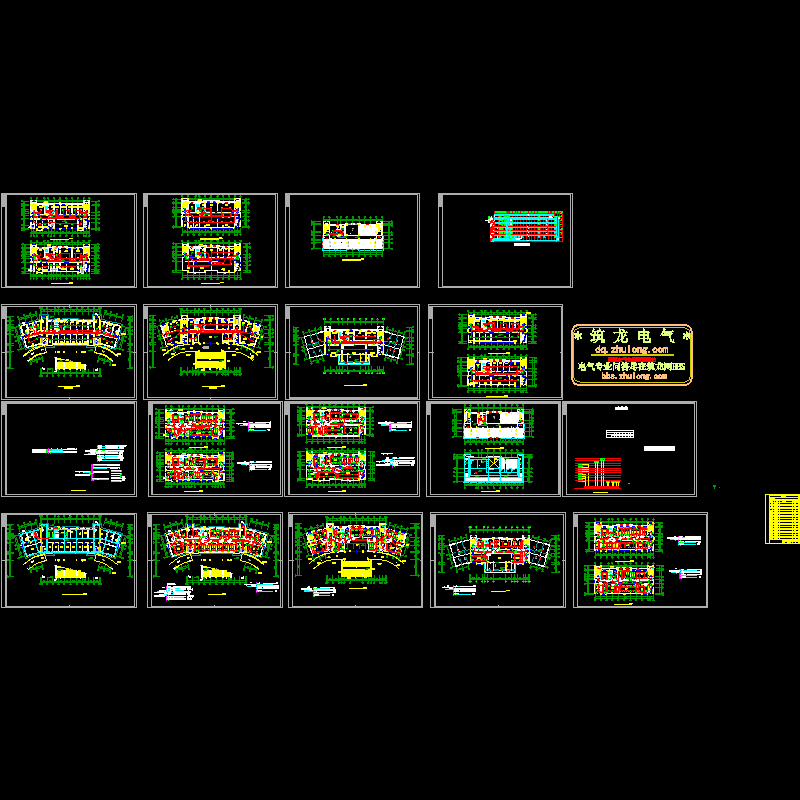

附件详情 某公安局电气施工图，包括强电和消防的设计 　　 　　共19张，主要包括低压配电系统图，电气说明，垂直干线系统图，材料表，电照平面图，防雷接地平面图，火灾自动报警平面图等。 　　 　　一．设计依据 　　1．建筑概况： 　　该项目属于二类普通高层办公建筑。 　　2．相关专业提供的工程设计资料； 　　3．各市政主管部门对初步设计的审批意见； 　　4．建设单位提供的设计任务书及设计要求； 　　5．中华人民共和国现行主要标准及法规： 　　 《民用建筑电气设计规范》JGJ/T 16-92 　　 《高层民用建筑设计防火规范》GB 50045-95 2005年版 　　 《住宅设计规范》GB 50096-1999 2003年版 　　 《住宅建筑规范》GB 50368 2005年版 　　 《建筑物防雷设计规范》GB 50057-94 2000年版 　　 其它有关国家及地方的现行规程、规范及标准。 　　二．设计范围 　　1．该项目设计包括红线内的以下电气系统: 　　2）建筑物防雷、接地系统及安全措施； 　　2. 该项目电源分界点为架空层配电室电源进线柜内的进线开关。 　　电源进建筑物的位置及过墙套管由该资料提供。 　　三．220/380V配电系统 　　1．本建筑为二类高层办公建筑。 　　2．负荷分类及容量：该项目电梯、应急照明、生活泵、消防泵、喷淋泵等为二级负荷其余为三级负荷，其三级负荷容量为260KW。 　　3．供电电源： 　　 该项目主电源由市电引来两路10KV/0.4KV电源，分别供给本楼的动力负荷及照明负荷用电。 　　4．计费： 　　 根据建设单位要求，该项目采用楼层分区集中计量方式。对动力负荷用电在总进线柜内集中设表计量。
