15层商住建筑给排水CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑设计结构形式：其他结构
- 建筑设计面积：13700平方米
- 建筑地上层数：15层
- 图纸设计深度：施工图
- 参考图纸：20张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水设备：高位水箱,水泵站
- 供水方式：市政供水,变频供水,分区供水
- 供水分区：三区
- 排水体制：污废合流,雨污分流
- 排水技术：重力排水
- 雨水重现期：5年
- 火灾危险等级：轻危险级
- 消火栓用水量室内(L/S)：20
- 大样节点：卫生间
- 项目所在地：湖北
附件详情
- 资料目录及封面
- 给水排水设计总说明
- 消火栓系统原理图
- 给水系统原理图
- 排水系统原理图
- 地下车库层给排水及消防平面图
- 一层给排水及消防平面图
- 二层给排水及消防平面图
- 三层给排水及消防平面图
- 5、7、9、11层给排水及消防平面图
- 4、6、8、10、12层给排水及消防平面图
- 13、15层给排水及消防平面图
- 14层给排水及消防平面图
- 屋顶层给排水及消防平面图
- 3层给水管井安装大样图
- 4-15层给水管井安装大样图
- 卫生间给排水大样
附件详情
本建筑为15层，二类民用建筑，钢筋混凝土框架结构。建筑耐火等级为二级。建筑面积为13764.0平方米，建筑高度48.00米。
设计范围：生活给水系统，生活排水系统，雨水排水系统，消火栓系统及建筑灭火器。
，共计20张图纸；

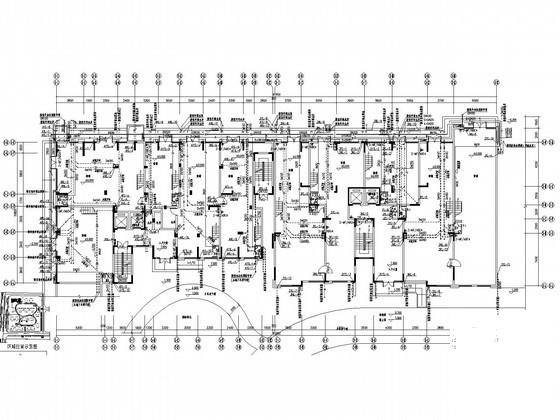

给排水消防平面图

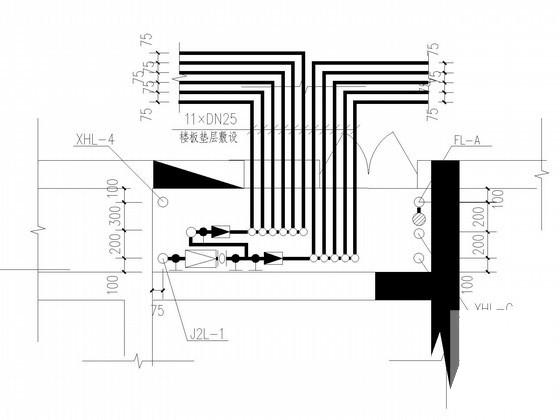

水井安装大样图

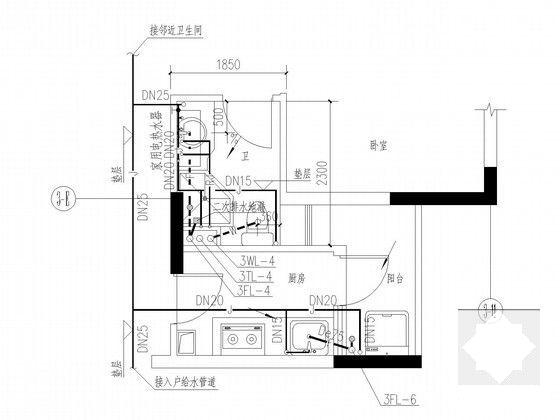

卫生间大样图

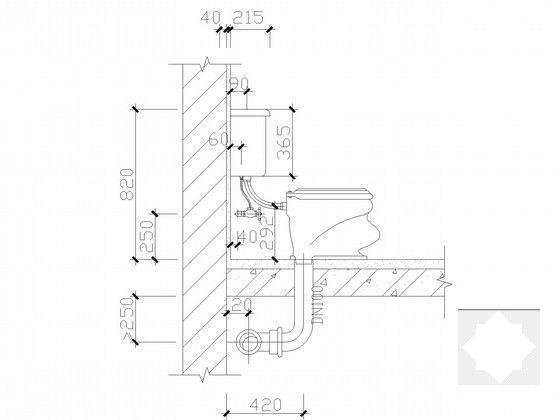

低水箱安装示意图
消火栓系统原理图
排水系统原理图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-18
- 评论次数：0
- 浏览次数：0
- 文件大小：4.14 MB
- 收藏次数：0
-
文件名称：
附件-995860950889996088778.rar
