7层商住楼给排水施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑地上层数:7层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:7张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室内消火栓系统
  • 供水方式:市政供水
  • 供水分区:无
  • 消火栓用水量室内(L/S):10

附件详情

该项目给水采用分区给水系统。其中一层由小区生活给水管直接供给。二至六层由水箱由上而下供水。 2、室内外污水系统:   生活污水汇集后排至化粪池经处理后排出,雨水、生活废水汇集后经室外散水沟排至市政排水管网。 3、热水系统:采用太阳能局部加热方式。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

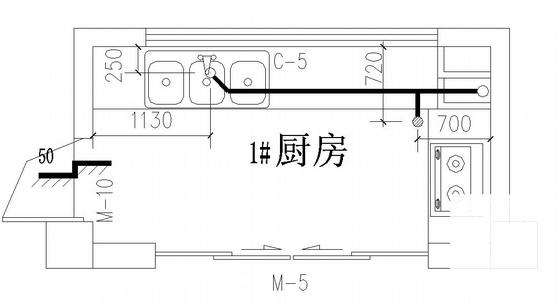

  • 商住楼给排水图纸 - 1
    商住楼给排水图纸 - 1

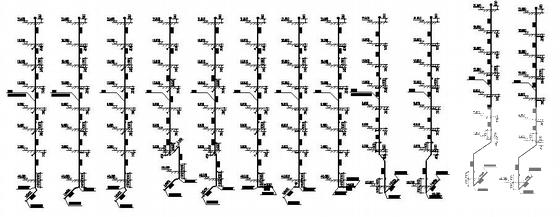

  • 商住楼给排水图纸 - 2
    商住楼给排水图纸 - 2

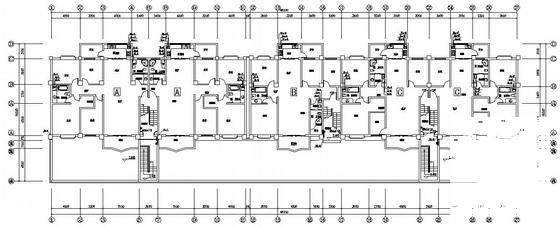

  • 商住楼给排水图纸 - 3
    商住楼给排水图纸 - 3

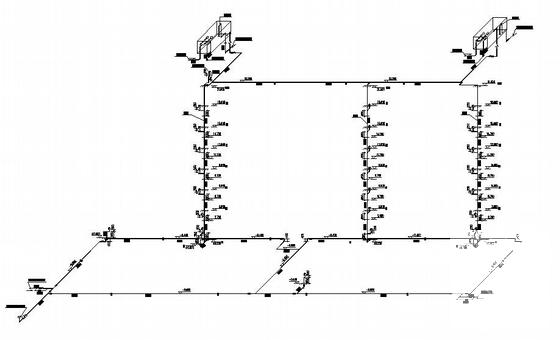

  • 商住楼给排水图纸 - 4
    商住楼给排水图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
