设计详细说明:有
-
建筑类别:住宅,商业
-
建筑高度类型:高层建筑
-
建筑地上层数:18层
-
建筑地下层数:1层
-
图纸设计深度:施工图
-
设计年代:近代
-
地下室用途:车库
-
生产供水设计:循环冷却水系统
-
排水设计:污水系统,雨水系统
-
消防设计:室内消火栓系统,喷淋系统
-
供水方式:市政供水,分区供水
-
供水分区:两区
-
火灾危险等级:中危险级Ⅱ级
-
大样节点:水泵,泵房,卫生间,设备房布置
附件详情
工程为重庆某县桂东大道天子云庭A栋,建筑工程等级为一类高层综合楼。建筑层数:负一层为车库及设备用房,一层为商场,二至十八层位住宅。建筑高度54.000米。
建筑
用地红线
范围内的给排水及消防给水设计。
生活消防用水量:该项目最高日生活用水量为188m /d ,最大时用水量为19.60m /h。室外消火栓用水量为30L/s,室内消火栓用水量为40L/s,火灾延续时间3h。最高日生活排水量为188m /d。经生化池处理后的污水排放标准应符合<>GB18918-近代.规范规定.
水压:工程所在地城市自来水供水接点压力为0.35MPa。
室内给水:根据甲方提供的资料,市政管网供水压力位不能满足工程生活,消防供水要求。则工程生活供水方式为:1~6F供水由市政管网自然压力供给;7~18F层采用变频无负压管网自动增压给水崩供给。其中7~12层采用减压阀减压供给。室内管道压力等级1.25MPa。
室外排水:室外污水、雨水管采用“UPVC”双臂波纹塑料排水管,采用“U”橡胶圈接口连接。管道两侧回填土的压实度:对塑料管、钢筋混凝土管和铸铁管,其压实度不应小于90%;对于钢管道,其压实度不应小于95% 。(此条也适用于给水管)住宅污水管在三层以下采用柔性接口排水铸铁管,橡胶圈密封法兰接口,螺栓紧固。其余部分采用UPVC塑料排水管。 雨水管采用承压塑料管。UPVC塑料排水管采用承插粘。排水立管每层设一个伸缩节,伸缩节应设置在排水横管以下。排水横支管、横干管的直线管段大于2m时,应设专用伸缩节(伸缩节采用锁紧式橡胶圈管件,当横干管公称外径大于等于160mm时,宜采用弹性橡胶密封圈连接),伸缩节之间的最大间距不得大于4m。
消火栓给水灭火系统:该项目为18F高层综合楼,市政管网压力不能满足系统要求,则根据规范定,该项目
消防系统
采用临时高压制室内消火栓系统系统。消防用水量指标如下:室外消火栓Q=30L/s;室内消火栓Q=40L/s,自动喷淋栓Q=30L/s,消火栓系统管材选用焊接钢管管道工作压力为:1.20MPa。灭火器具设置:该项目住宅部份灭火器按A类火灾场的中危险级设置。住宅部份灭火器采用磷酸铵盐手提式ABC干粉灭火器,每组灭火器的保护距离为20m。该项目车库部份灭火器按B类火灾场的中危险级设置。
自动喷淋:火灾危险等级为:中危险II级,喷水强度8L/min.m^2,设计流量30L/s。火灾延续时间为1小时。每层和每个防火分区设水流指示器、安全信号阀、末端试水装置。

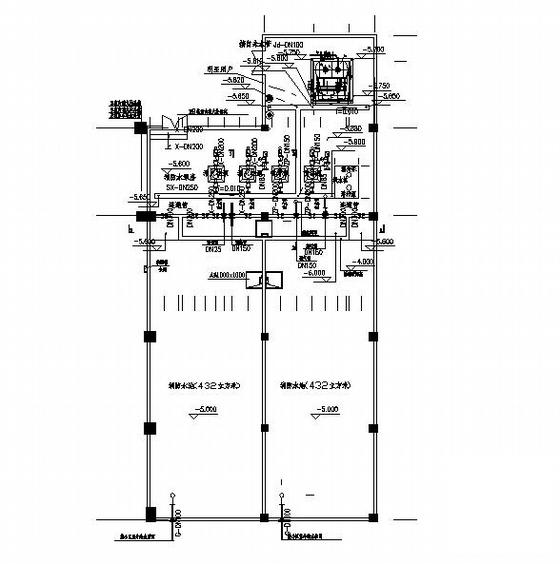

重庆某区县商住楼给排水设计图

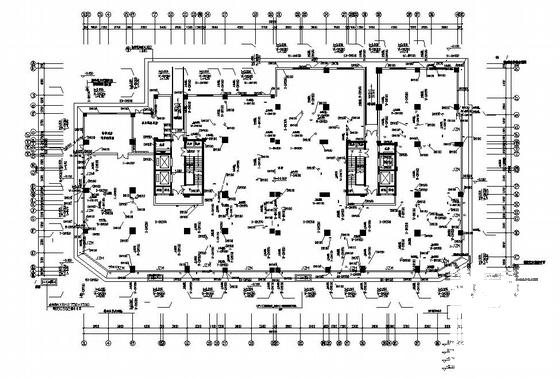

重庆某区县商住楼给排水设计图

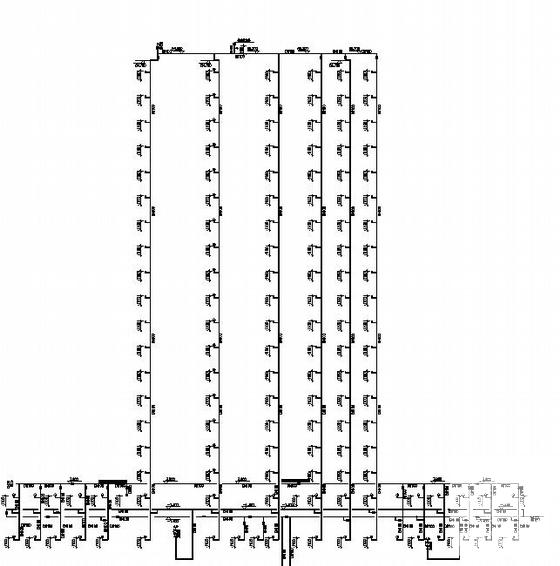

重庆某区县商住楼给排水设计图
