29层商住楼给排水施工图纸

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅建筑
建筑层数：高层建筑
建筑高度：89.1m
地上楼层：29层
地下楼层：1层
设计阶段：施工图设计
供水方式：市政供水,变频供水设备,其他供水方式
供水分区：更多
污废水排水体制：合流
设计内容：给水系统,污水排水系统,消火栓系统,喷淋系统
设置场所火灾危险等级：中危险级Ⅱ级
参考图纸：20张以下
设计年代：近代

附件详情

给排水设计施工说明
资料目录图例材料表
给水原理图给水节点详图厨卫详图
排水原理图
消火栓喷洒原理图
水箱间平剖面图集水坑详图卫生间排水节点图
地下室喷淋平面图
一层给排水平面图
屋顶给排水平面图
......

附件详情

该项目为河南平顶山某商住小区，建筑高度89.1m。地下1层，地上29层，一二层为商业用房三~二十九层为住宅。消防按一类公共建筑设计。
生活给水竖向分四个区，1～2层为低区，由市政管网供给，3～23层为中区由泵房加压，减压阀减压供水，24~顶层为高区由泵房直接加压供给。
该资料包括建筑室内给排水及消防给水设计。

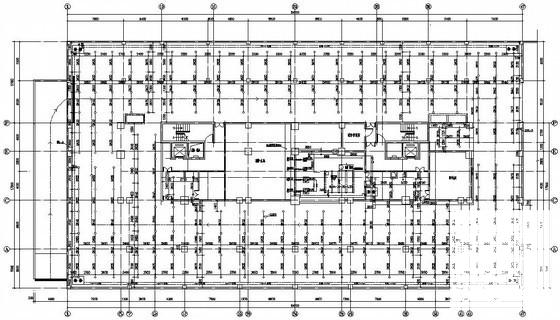

地下室喷淋平面图

消火栓喷洒原理图

卫生间排水系统图

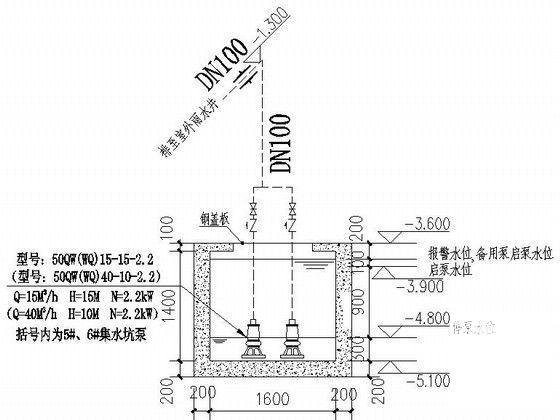

积水坑详图

卫生间详图
