27层商住楼给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：27层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：34张
- 设计年代：近代
- 地下室用途：人防
- 生活供水设计：生活给水系统
- 排水设计：雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
- 供水方式：市政供水,分区供水
- 供水分区：三区
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：40
- 大样节点：厨房
- 项目所在地：广东
附件详情
- 给排水平面图
- 自动喷淋平面图
- 室外给水总平面图
- 生活用水给水系统原理图
- 防爆波地漏安装大样图
- 防护单元生活洗消给排水系统图
- 厨房放大平面图
- 塔楼厨房.卫生间给排水大样
- 泵房排水泵系统图
- 集水坑排水系统图
- 污废水及空调冷凝水系统展开图
- 自动喷水系统展开图
附件详情
本项目给排水专业主要设有消火栓，自动喷水，建筑灭火器等
消防系统
，以及生活给水、生活排水、屋面雨水、阳台雨水、空调冷凝水等系统。
，共34张

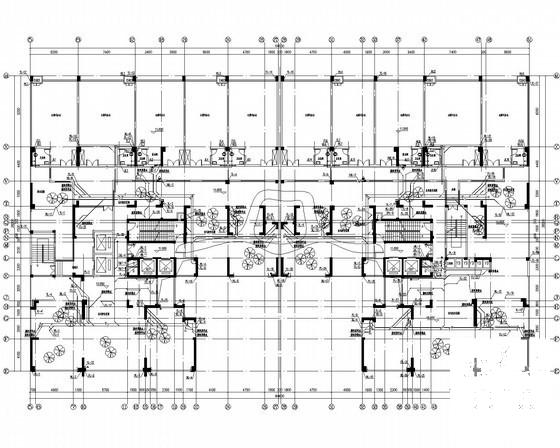

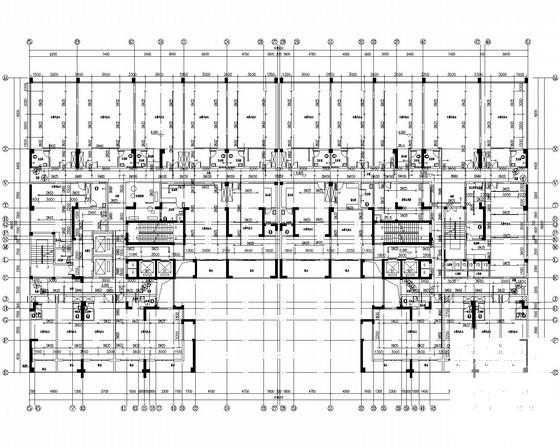

给排水平面图

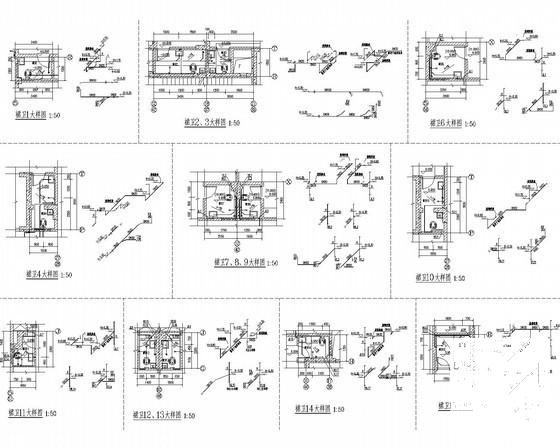

裙卫大样图

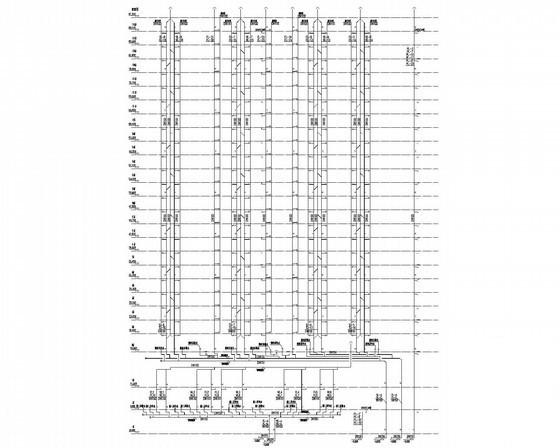

污废水系统展开图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：4.67 MB
- 收藏次数：0
-
文件名称：
附件-995860055755885788578.rar
