26层商住楼给排水CAD施工图纸(消防平面图)

资料简介
赚取积分

附件设计说明：有
建筑类别：住宅, 商业
建筑高度类型：高层建筑
建筑地上层数：26层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：38张
地下室用途：人防, 车库
生活供水设计：生活给水系统
排水设计：污水系统, 雨水系统
消防设计：室内消火栓系统, 喷淋系统, 灭火器配置系统
供水设备：高位水箱, 水泵站
供水方式：市政供水, 分区供水, 高位水箱供水
供水分区：三区
排水技术：重力排水
火灾危险等级：中危险级Ⅱ级
消火栓用水量室内(L/S)：40
大样节点：水箱, 泵房, 厨房, 卫生间

附件详情

资料目录
给水排水设计说明
地下二层~二十六层自喷平面图

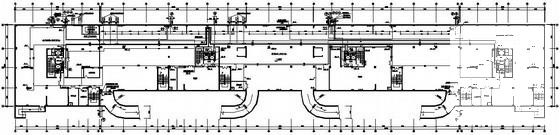

地下二层~二十六层给排水、消防平面图
泵房布置平面图
水箱间详图
水箱系统图
厨、卫给排水大样及配管系统图
给水系统图低区消火栓给水系统图
自动喷淋给水系统图
排水系统图
雨水系统图

附件详情

本建筑四至二十六层A、B、C、D塔为住宅，一至三层为商场，地下一层为汽车库(部分为自行车库)，地下二层为六级人防（平时为汽车库）。建筑高度82.30m ，为一类高层商住楼。设计范围：建筑物内生活给水系统；生活排水系统；雨水系统；自动喷水灭火系统；消火栓系统；人防给排水系统；灭火器配置。
共38张图纸。

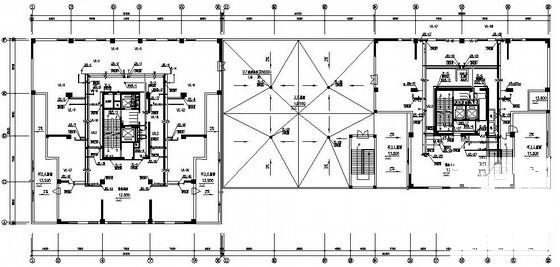

设备层给排水、消防平面图

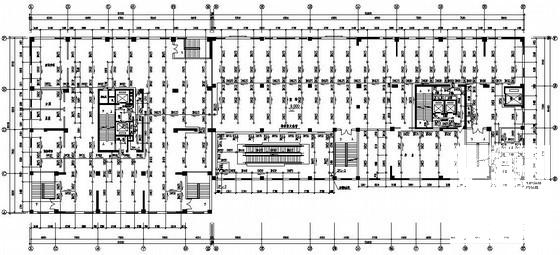

自喷平面图

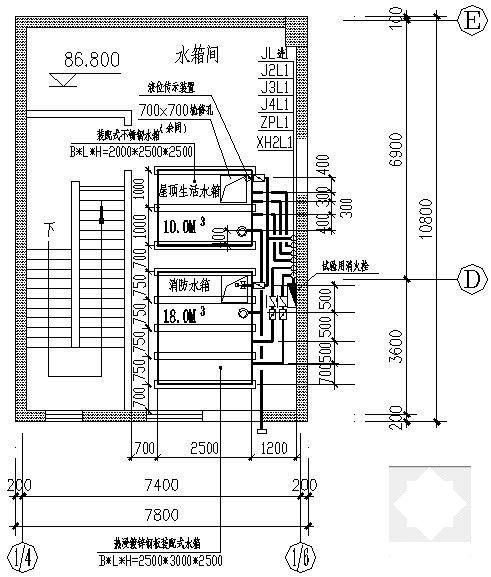

屋顶水箱间给排水、消防平面图

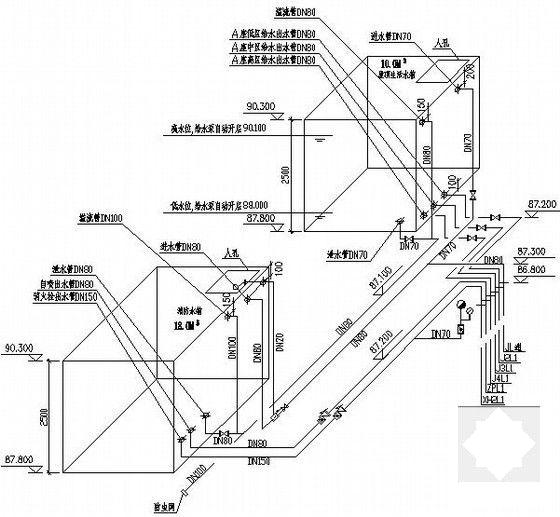

屋顶水箱接管系统图

给水系统图

泵房布置平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
