32层商住楼给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：32层
- 图纸设计深度：施工图
- 参考图纸：16张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水分区：四区
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：20
- 大样节点：卫生间
- 项目所在地：河南
附件详情
- 施工图设计总说明
- 设备及主要材料表
- 给排水平面图
- 自动喷淋平面图
- 卫生间给排水系统图
- 给排水支管系统图
- 消火栓系统原理图
- 自动喷水系统原理图
- 给水系统原理图
- 排水干管原理图
- 雨水系统原理图
- 冷凝水系统原理图
附件详情
该项目为住宅小区，建筑高度99米，耐火等级为一级，地上32层为一类高层住宅楼，一层、二层为商业服务网点，该项目设计内容包括室内生活给水系统，生活污水系统，消防给水系统，自动喷淋系统，灭火器配置。
，共16张。

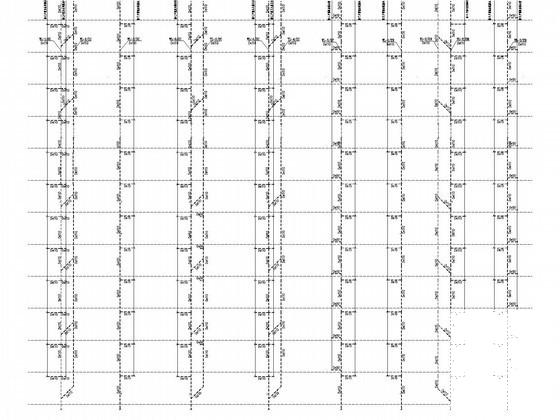

排水系统图

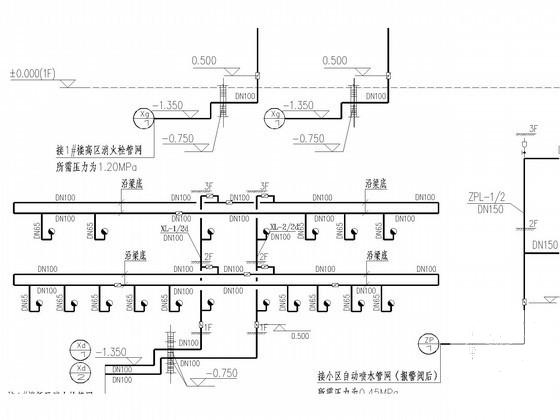

消火栓系统图

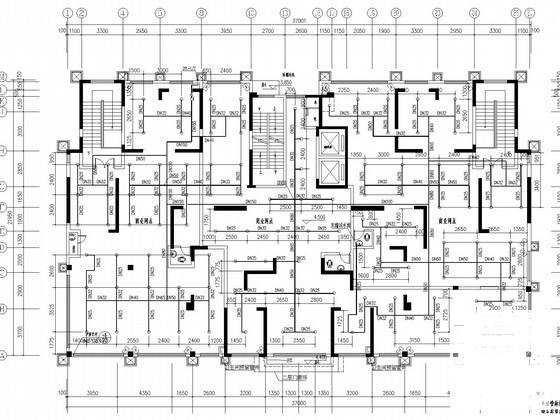

自喷平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

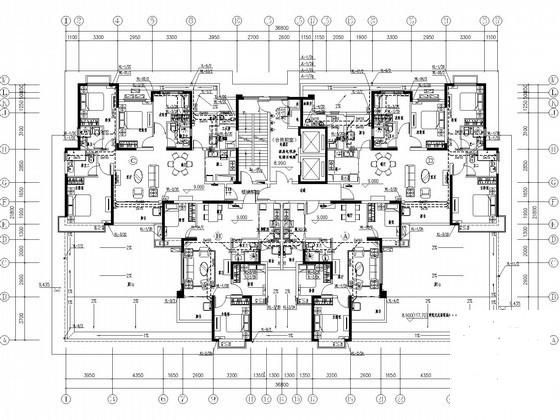

第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：1.54 MB
- 收藏次数：0
-
文件名称：
附件-995859888898780758808.rar
