34层综合商住楼给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅,商业
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：34层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：31张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 排水设计：雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：分区供水
- 供水分区：四区以上
- 排水体制：污废合流
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：40
- 项目所在地：安徽
附件详情

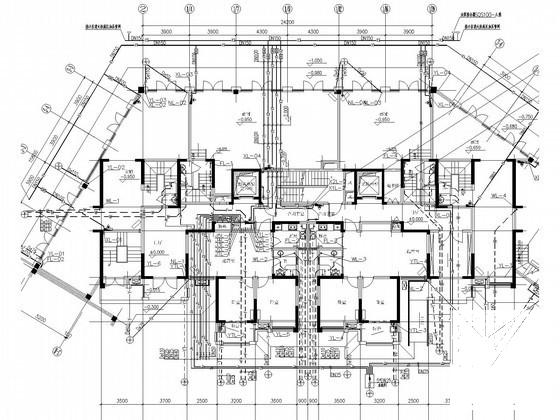

- 给排水平面图
- 自动喷淋平面图
- 给排水大样图
- 生活给水系统展开图
- 消火栓系统展开图
- 排水系统展开图
- 雨水、冷凝水系统展开图
- 自动喷淋系统展开图
附件详情
该项目为34层综合楼。地下一层，地上一二层为商铺（部分住宅），三层为办公(部分住宅)，四层以上均为住宅。该项目设计范围：单体楼室内生活给水系统、生活热水系统、生活污水系统、雨水系统、空调冷凝水系统、阳台排水系统、消火栓给水系统、自动喷淋系统。室外给排水及消防给水由总体设计。
，共31张。

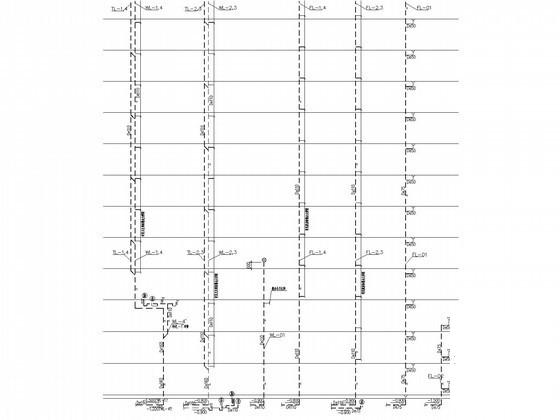

排水系统展开图
消火栓系统原理图

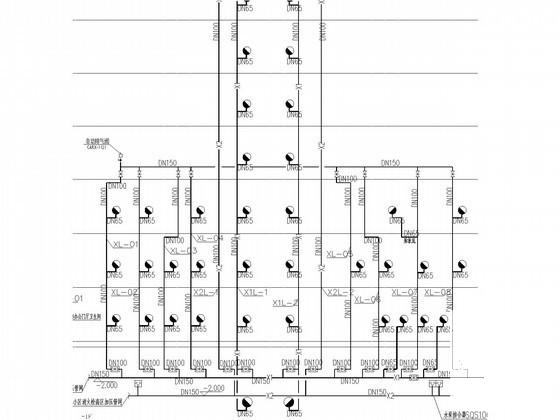

自喷系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
