二类15层商住楼给排水消防CAD施工图纸
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：20000平方米
- 建筑地上层数：15层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：20张
- 设计年代：近代
- 地下室用途：车库
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统,雨水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：无负压供水
- 排水体制：污废合流
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 大样节点：泵房,卫生间
- 项目所在地：湖南
- 附件设计说明：有
- 建筑类别：住宅,商业
附件详情
- 设计说明
- 给排水及消防平面图
- 喷淋 平面布置图
- 生活给水及 消防系统 平面图
- 排水系统图
- 压力排水系统及户型给水支管系统图

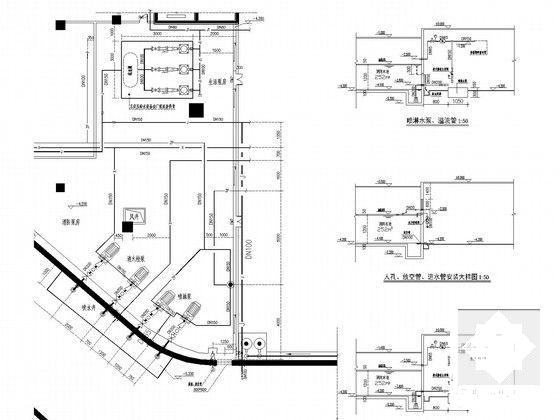

- 消防泵房及生活泵房大样图
- 卫生间及厨房给排水大样图
附件详情
总建筑面积约为2万平米，共十五层，地下一层为车库，地上一层、二层为商业，三至十五层为住宅，该建筑属于二类商住楼。设计范围包括给水、污水、雨水及空调冷凝水、消火栓、自动喷水灭火系统。
，共20张。

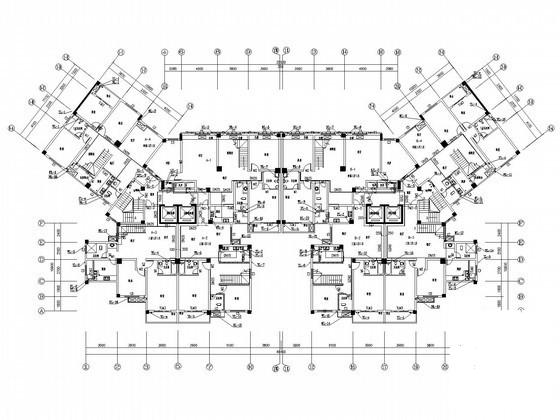

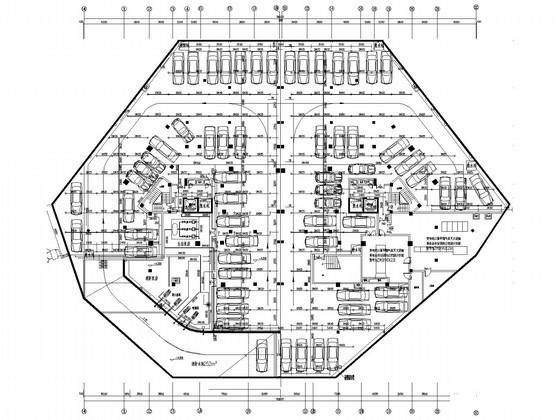

给排水平面图

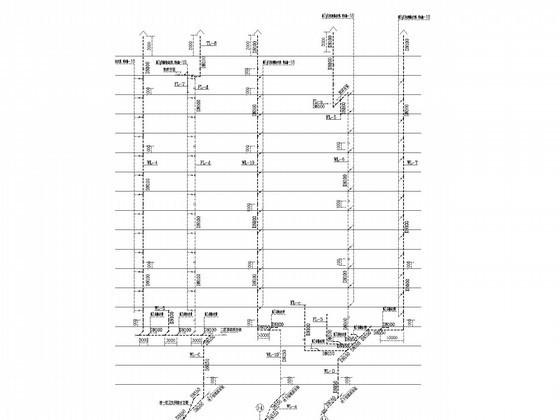

排水系统图
消火栓安装详图

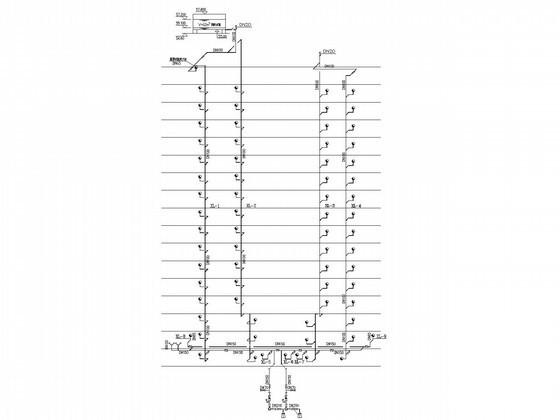

消防系统图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：2.7 MB
- 收藏次数：0
-
文件名称：
附件-995859875709585089878.rar
