12878.9平米17层二类商住楼水暖消防施工图纸

搜索更多资源
  • 附件设计说明：有
  • 建筑类别：住宅,商业
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：12878.9平方米
  • 建筑地上层数：17层
  • 图纸设计深度：施工图
  • 参考图纸：42张
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 消防设计：室外消火栓系统,室内消火栓系统
  • 排水体制：污废合流
  • 排水技术：重力排水
  • 消火栓用水量室外(L/S)：20
  • 消火栓用水量室内(L/S)：20
  • 项目所在地：吉林

附件详情

  • 给排水平面图
  • 给排水干管平面图
  • 喷淋平面图
  • 给排水系统图
  • 采暖干管平面图
  • 采暖平面图

附件详情

该项目建筑面积12878.9平方米，建筑高度49.83米，共17层属于二类商住楼。
，共42张。

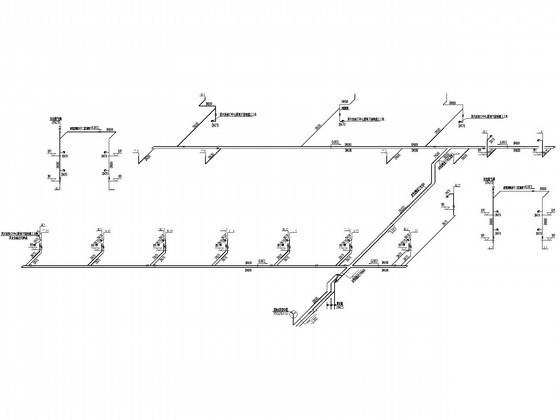

给排水系统图

喷淋平面图

消防系统 展开图

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源

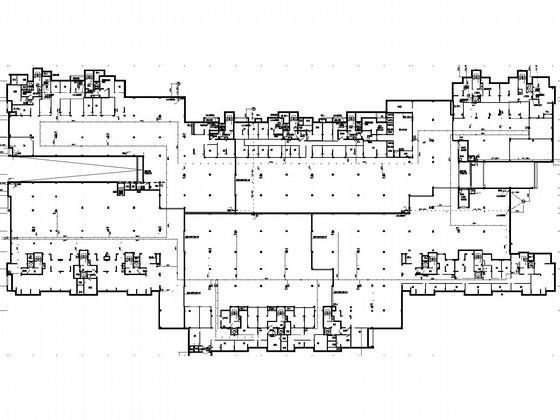

  • 商住楼消防 - 1
    商住楼消防 - 1

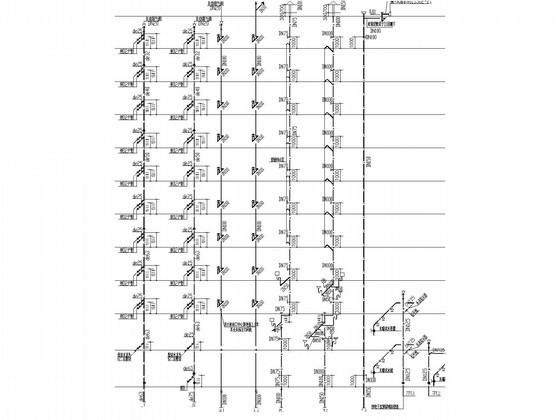

  • 商住楼消防 - 2
    商住楼消防 - 2

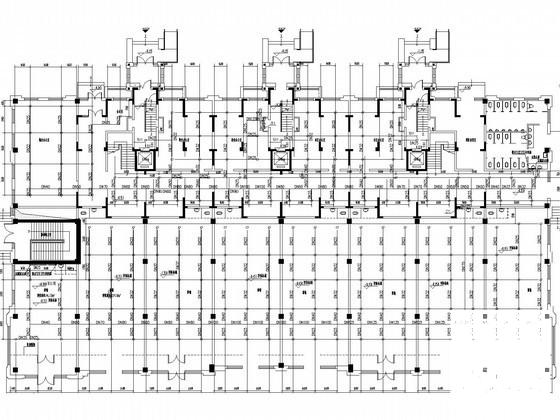

  • 商住楼消防 - 3
    商住楼消防 - 3
  • 商住楼消防 - 4
    商住楼消防 - 4
以上是部分截图，请下载附件后查看完整高清内容
