11层二类住宅楼给排水管道消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：11层
- 图纸设计深度：施工图
- 参考图纸：43张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水分区：三区
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：20
- 大样节点：厨房,卫生间
- 项目所在地：湖南
附件详情
- 管道平面图
- 喷淋平面图
- 厨卫大样及系统图
- 消防排水管道系统原理图
- 给水管道系统原理图
附件详情
该项目为11层二类住宅楼
，共43张。
空调雨水排水系统图
卫生间大样图
消防给水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

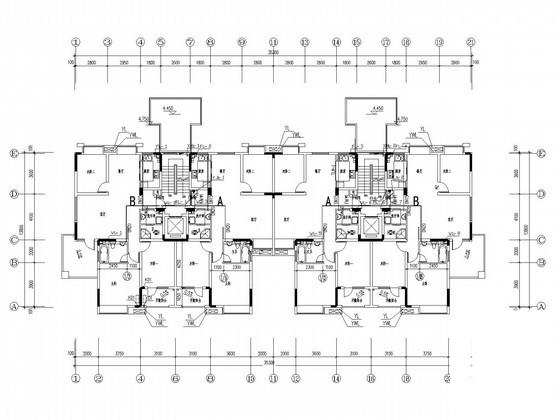

第 1 张图 -

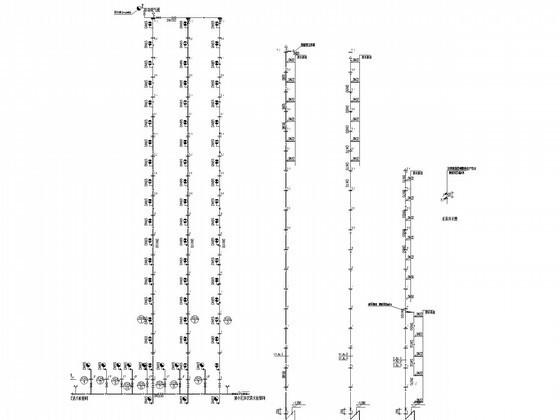

第 2 张图 -

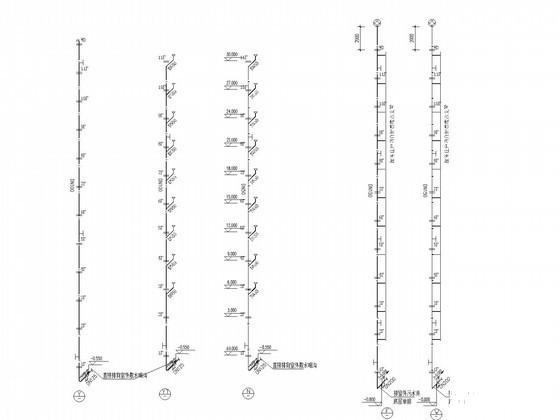

第 3 张图 -

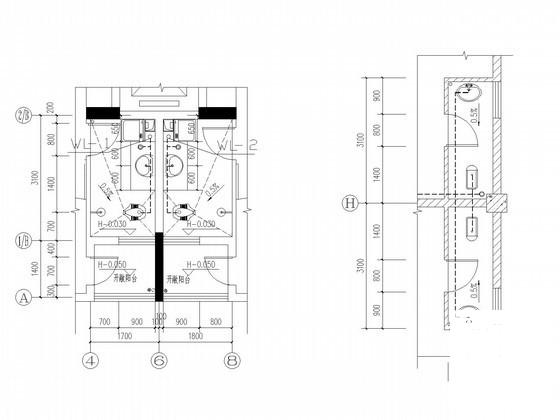

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：9.92 MB
- 收藏次数：0
-
文件名称：
附件-995859858898850855707.rar
