18层住宅楼给排水CAD施工图纸(管道平面图)

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统,循环冷却水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室内消火栓系统
  • 供水设备:水泵站
  • 供水方式:市政供水,分区供水
  • 供水分区:三区
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20
  • 项目所在地:河北

附件详情

  • 资料目录
  • 设计说明 图例
  • 地下室管道平面图
  • 层管道平面图
  • 屋顶、水箱间管道平面图
  • 二层卫生间厨房、厨房大样图
  • 给水管道系统图
  • 排水管道系统图
  • 地下室消防管道系统图
  • 自动喷淋管道平面图
  • 自动喷淋管道系统图
  • 加压泵房、贮水池管道平面图
  • 加压泵房、贮水池管道系统图
  • 地下室战时人防管道平面图
  • 地下室战时人防管道系统图

附件详情

工程介绍:
该项目为F区--住宅楼,地下一层,地上十八层,为二类普通住宅楼。
设计了生活给水、污水、冷凝水、户内热水、消火栓、自动喷淋等多个系统,并配置了建筑灭火器。

设计内容:
生活给水系统、室内 消防系统 、自动喷淋系统、排水系统、雨水系统等。

稿件,共25张图纸。

消防管道系统图

自动喷淋管道系统图

地下室消防加压泵房管道平面图

地下室战时人防管道系统图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

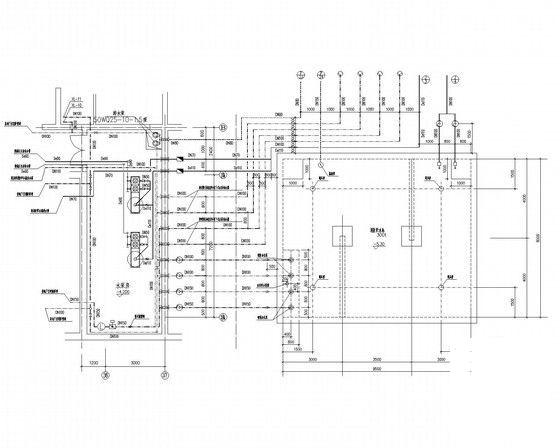

  • 18层住宅楼给排水CAD施工图纸(管道平面图) - 1
    第 1 张图

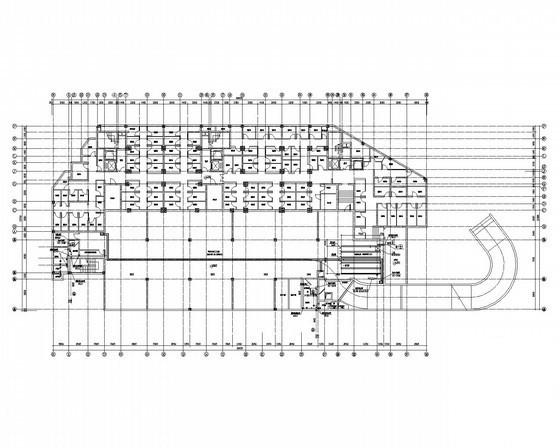

  • 18层住宅楼给排水CAD施工图纸(管道平面图) - 2
    第 2 张图

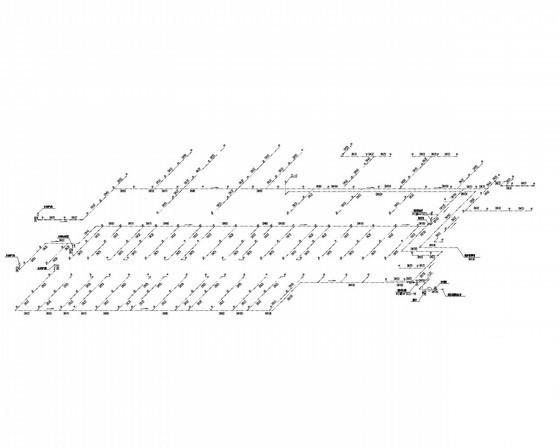

  • 18层住宅楼给排水CAD施工图纸(管道平面图) - 3
    第 3 张图

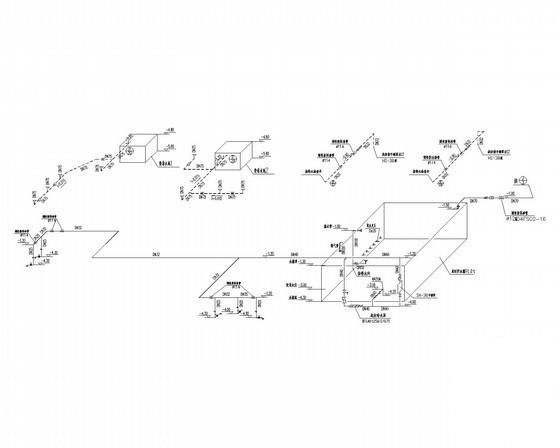

  • 18层住宅楼给排水CAD施工图纸(管道平面图) - 4
    第 4 张图

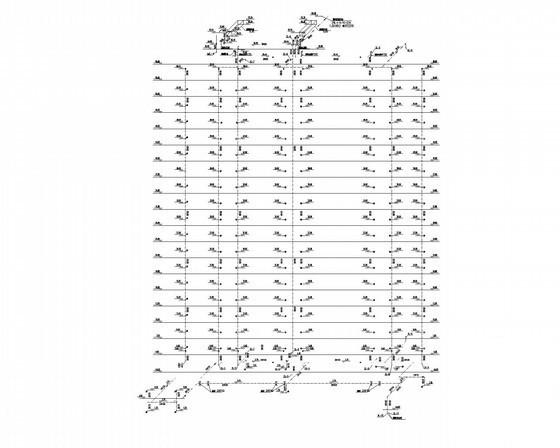

  • 18层住宅楼给排水CAD施工图纸(管道平面图) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
