市政给排水管道结构施工图纸
- 设计详细说明：有
- 功能：交通道路
- 设计内容：给水系统,污水排水系统
- 设计阶段：施工图设计
- 参考图纸：10-20张
- 管道方式：暗沟
- 设计年代：近代
附件详情
- 给水管道结构设计总说明
- 管道基础及管道交叉处加固图
- 排水管道结构设计总说明

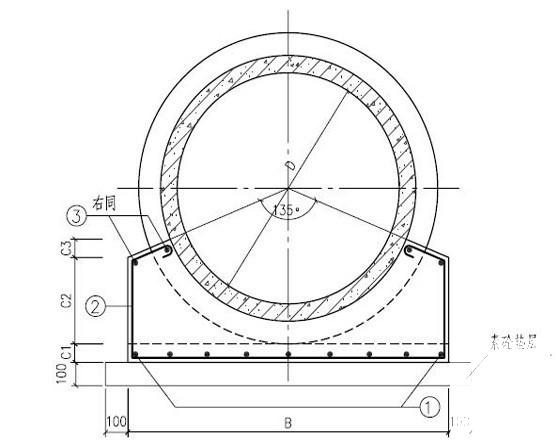

- 钢筋混凝土管基础结构图
- 砖砌矩形检查井结构图
- d700井筒防沉降井座图
- d700井筒普通井座
- 510x390单篦雨水口
附件详情
项目概要：该项目位于浙江，管道结构设计使用年限为50年，建筑结构安全等级为二级。
设计范围：给水系统 排水系统
共计14张图纸

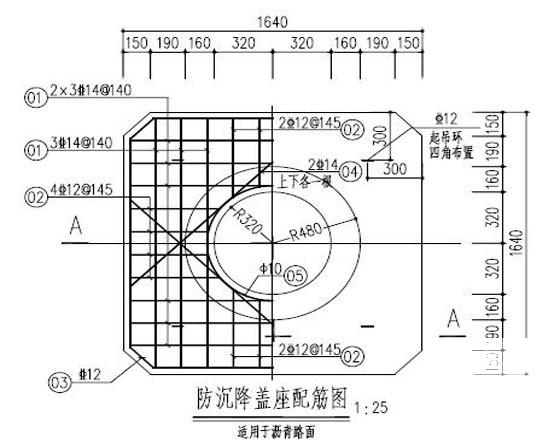

防沉降盖座配筋图

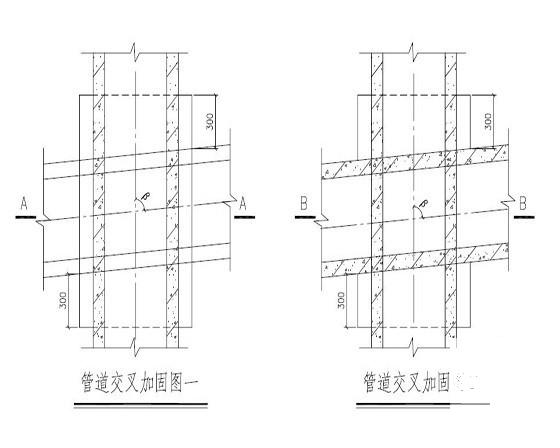

管道交叉图

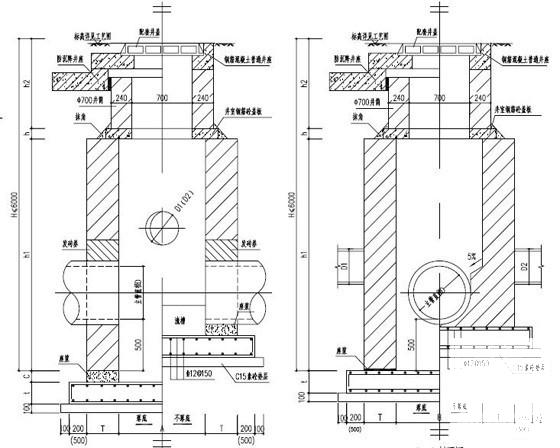

检查井剖面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
市政给排水管道施工 - 1 -
市政给排水管道施工 - 2 -
市政给排水管道施工 - 3 -
市政给排水管道施工 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-11-29
- 评论次数：0
- 浏览次数：0
- 文件大小：4 MB
- 收藏次数：0
-
文件名称：
附件-995859570655877765058.rar
市政给排水管道施工下载
