城市政给水管道工程CAD施工图纸

  • 设计说明:有
  • 功能:交通道路
  • 设计内容:给水系统,污水排水系统,废水排水系统,雨水排水系统
  • 设计阶段:施工图设计
  • 参考图纸:10张以下

附件详情

该资料工程图的距离、高程均以米计,管径尺寸以毫米计。管道敷设均按GB 50268-97有关管道施工规范实施,闸门井施工套用《给排水标准通用图集》S1(S143,17-5)。
一.管材
该资料管材采用给水UPVC管。
二.管沟开挖
1.管沟开挖管底宽度为管外径加0.8米,一般情况沟边放坡坡度为1:0.25,沟槽挖深、管线按纵断面图设计尺寸进行。
2.挖沟抛土后,堆土距沟槽边距不应小于0.8米,堆放高度不得高于1.5米。
3.管道可直接敷设在未经扰动的原土地基上,如地基为岩石、砾石时,必须在其上铺设细土或砂垫层,其厚度为0.15-0.20米。
三.管道敷设
1.管道下沟前,需将管沟内塌方石块、积水、油污等清除。
2.管道敷设前必须清除管内污垢、杂质。
3.管道安装允许偏差:轴线位置30mm,高差±0.3米。
四.管沟回填
1.在管道安装与铺设完毕后应尽快回填,回填的时间宜在昼夜中气温最低的时刻,回填土 中不应含有砾石、其它杂硬物体。
2.管沟回填一般分两次进行
(1)。随着管道铺设的同时,宜用砂土或符合要求的原土回填管道的两肋,一次回填高度宜为0.1-0.15m,捣实后再回填第二层,直至回填到管顶以上至少0.1m处,在回填过程中,管道下部与管底间的空隙处必须填实,管道接口前后0.2m范围内不得回填,以便观察试压事故情况。
(2).管道试压合格后的大面积回填,宜在管道内充满水的情况下进行。管顶0.5m以上部分,可回填原土并夯实。
3.在管道试压前,管顶以上回填土厚度不应少于0.5m,以防试压时管道系统产生推移。
五.管道试压
1.缓慢地向试压管道中注水,同时排出管道内的空气。管道充满水后,在无压情况下至少保持48h。
2.该管道设计试验压力1MPa,水压升至试验压力后,保持恒压10min,检查接口、管身无破损及漏水现象,且压力降不大于0.05MPa时,管道强度试验为合格。


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

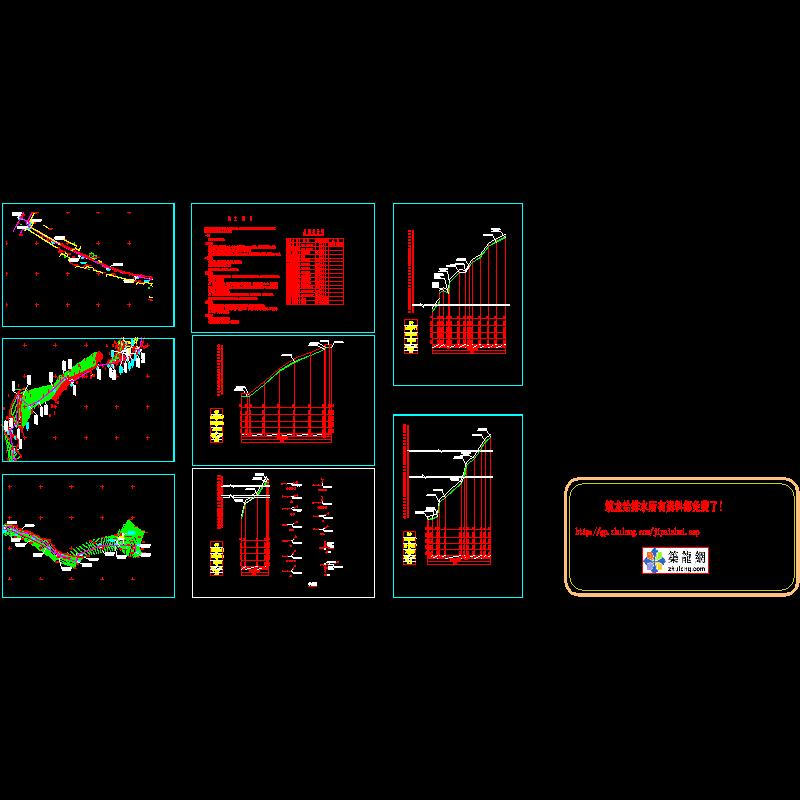

  • 城市政给水管道工程CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
