4车道绕城公路环境保护与景观设计CAD图纸
附件详情
- 环境保护工程数量表
- 防噪设计图
- 污水处理设计图
- 景观工程数量表5

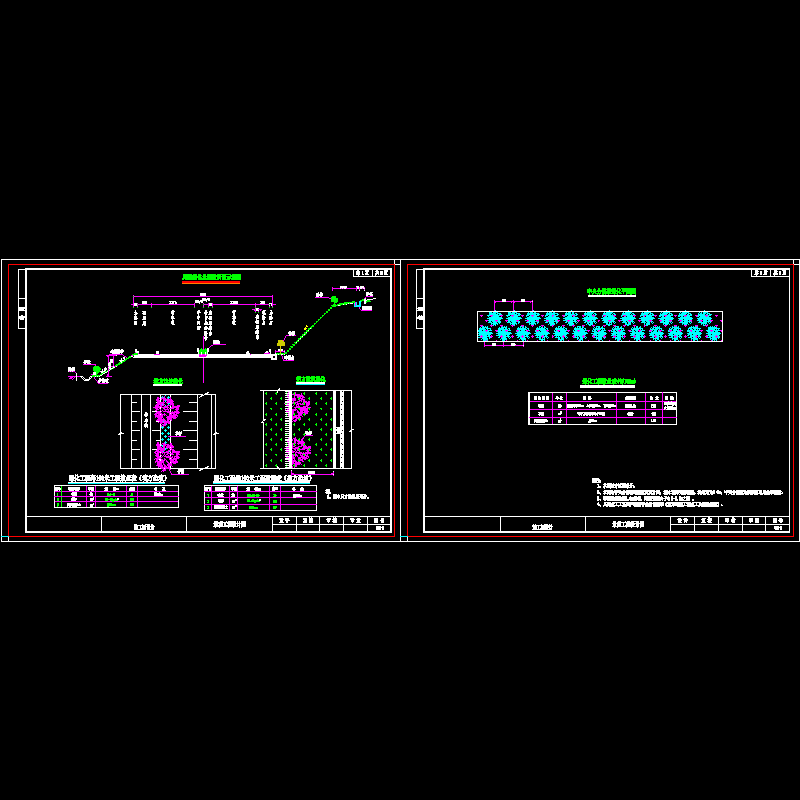

- 景观工程设计图2
- 景观工程数量表
附件详情
设计依据：《公路桥涵施工技术规范》JTG/T F50-2011
绕城公路为4车道高速公路，路基宽度24.5m；汽车荷载等级：公路-Ⅰ级。路线全长43.898km。防噪设计采用双层推拉玻璃窗，5mm厚浮法玻璃；框架为彩铝型材，厚1.0mm。污水处理隔油板采用3cm厚木板，尺寸为110cmX260cm矩形，铸铁格栅采用球墨铸铁雨水口蓖子。污水处理池池旁设置护栏，采用浆砌片石砌筑，高1.5m。
……
共计12张，设计于2014年
污水处理设计图
防噪设计图
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

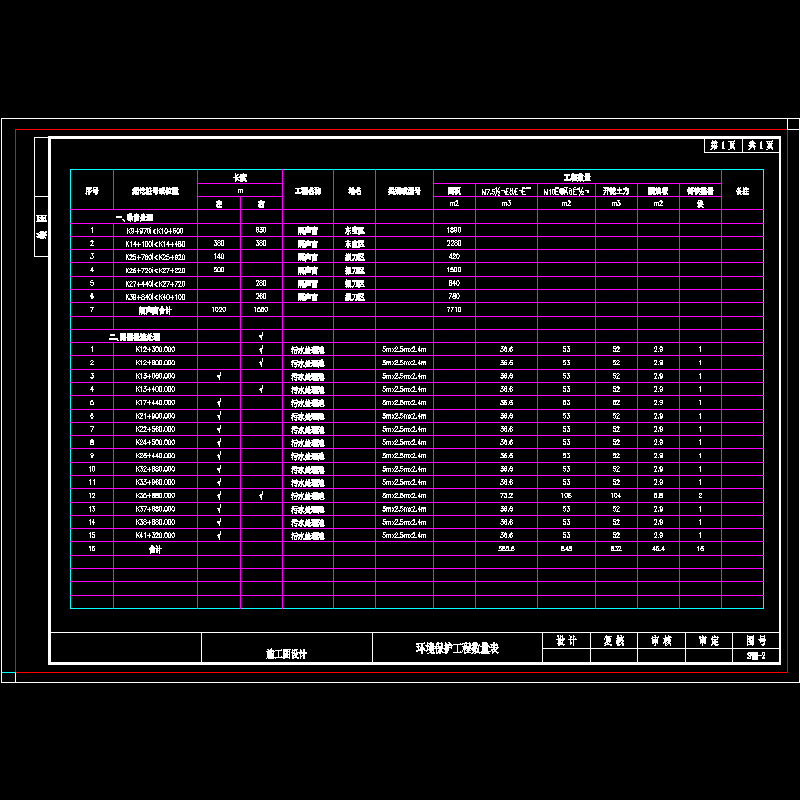

sⅧ-2 环境保护工程数量表.dwg -
sⅧ-3 防噪设计图.dwg -

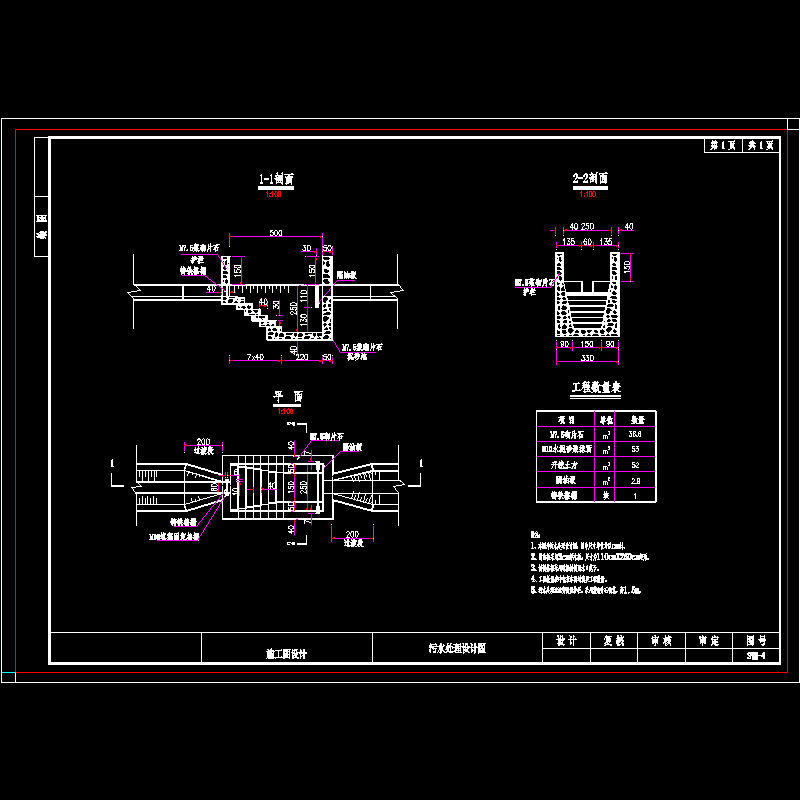

sⅧ-4 污水处理设计图.dwg -
sⅧ-5 景观工程数量表.dwg -
sⅧ-6 景观工程设计图.dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.77 MB
- 收藏次数：0
-
文件名称：
附件-995799889797796996.rar
