公路避险车道设计图纸CAD

避险车道驶入速度为100KM/H,制动坡床纵坡为10%,坡床集料采用豆砾石,坡床长度按 164.1m设置,强制减弱装置采用砂袋,高度2.4m。避险车道设计线为制动坡床的中心线,总宽度为10.5m,其中制动坡床宽5m,服务车道4m,路拱横坡为左高右低的2%单项坡,两侧土路肩各0.75m,横坡为3%。   避险车道(制动坡床)起点采用0.1m厚豆砾石以30m长度渐变至坡长集料总厚度0.8m。平台端部码放四排八列五层沙包。钢筋砼护栏连续设置,高0.81m,埋入土体0.65m,外露表面涂以红白相间涂料。顺坡路段路面结构与主线一致。左侧护栏长110m,右侧长90m。路面排水管纵向设置间距为5m,进水管口采用透水土工布包裹的碎石封堵。挖方段设置纵向渗沟,在填方段横向排水管渗沟的水排到边沟。   ……共计10张,设计于2010年

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

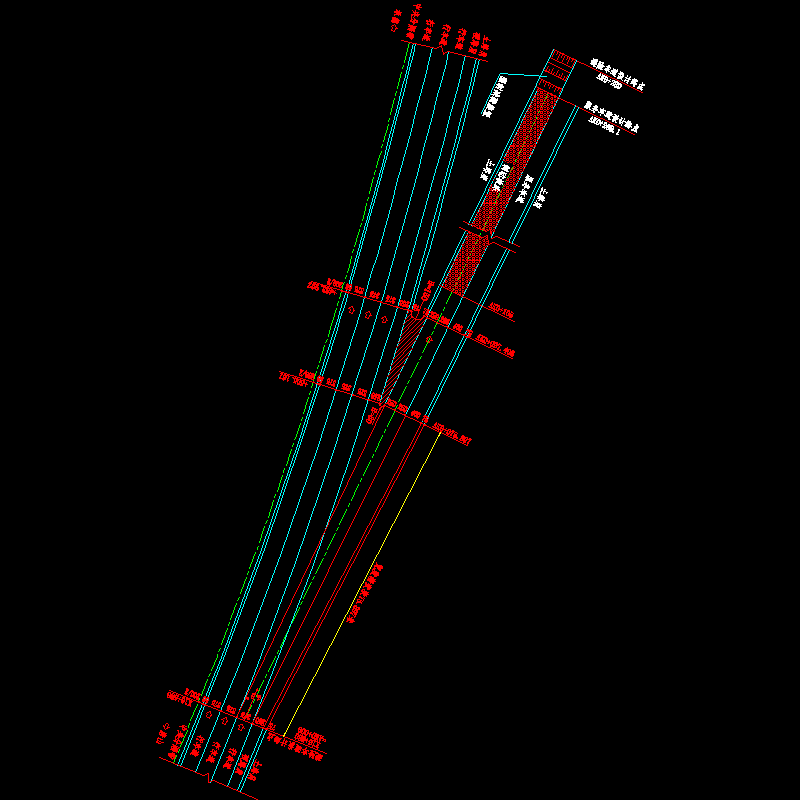

  • 避险车道布置图.dwg
    避险车道布置图.dwg

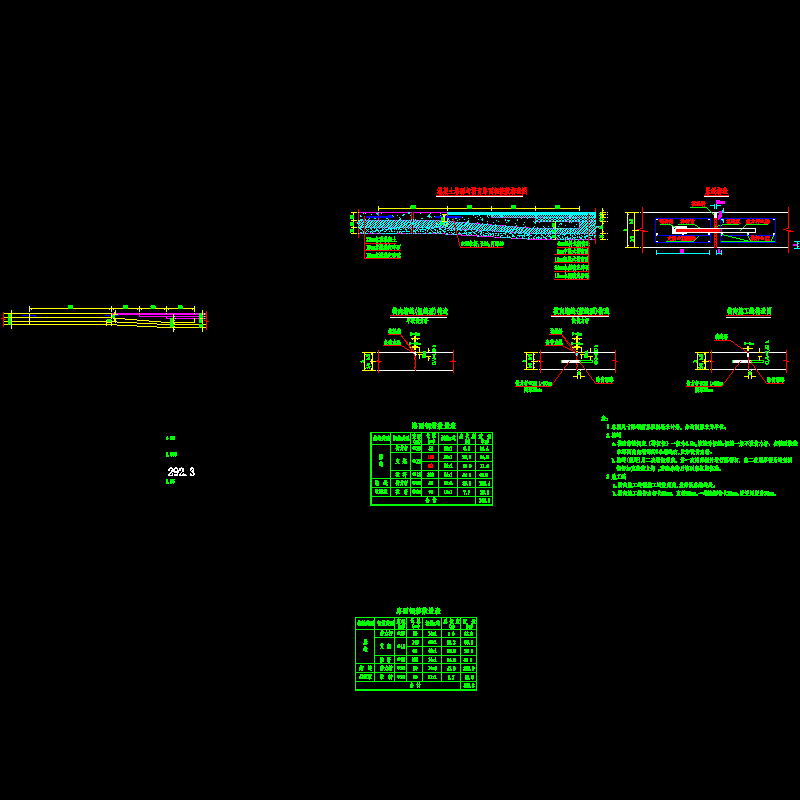

  • 07--避险车道路面结构设计图(一).dwg
    07--避险车道路面结构设计图(一).dwg
  • 08--避险车道路面结构设计图(二).dwg
    08--避险车道路面结构设计图(二).dwg

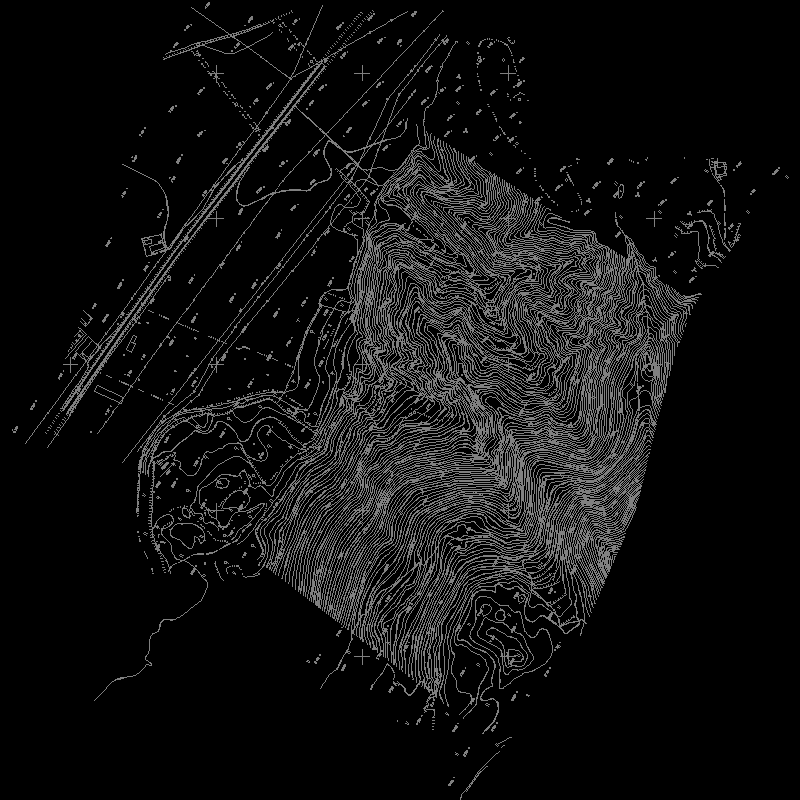

  • dxt-k16.dwg
    dxt-k16.dwg

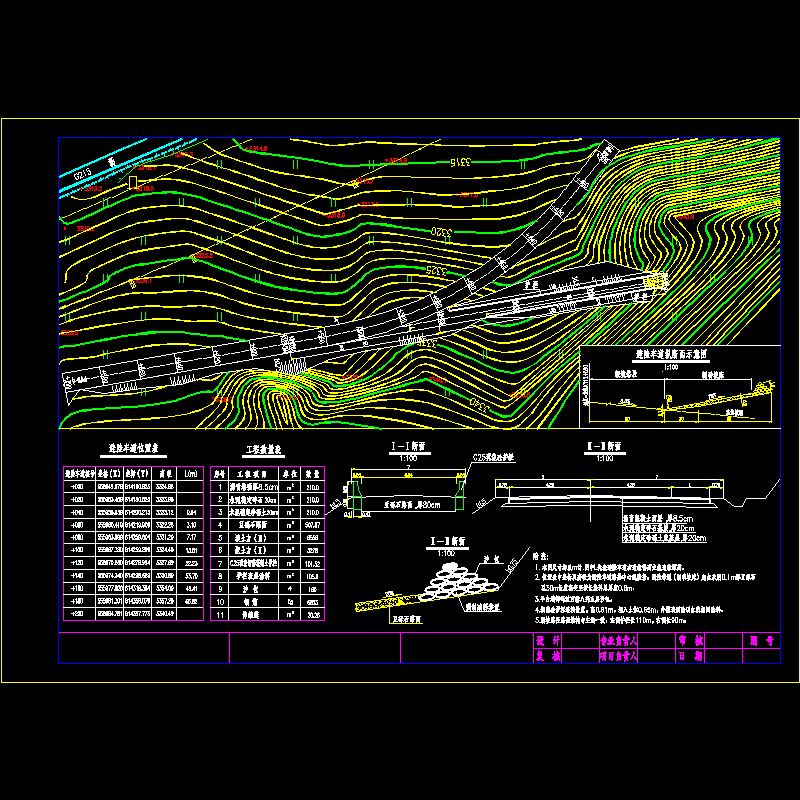

  • 02--避险车道大样图.dwg
    02--避险车道大样图.dwg
  • 04--纵断面图.dwg
    04--纵断面图.dwg
  • 05--避险车道标准横断面设计图.dwg
    05--避险车道标准横断面设计图.dwg
  • 06--避险车道端部高程数据图.dwg
    06--避险车道端部高程数据图.dwg
以上是部分截图,请下载附件后查看完整高清内容
