二级公路双车道栈桥设计图纸横断面图

附件详情

栈桥概况:
1、钢便桥设计荷载等级为公路Ⅱ级,双车道,允许通行的最大汽车荷载为90t,禁止两辆90t载重汽车同时同向通行或对向通行,汽车中心并沿桥轴线行驶,设计行车速度为15km/h;
2、双层砼桥面板由上下层20cm厚砼板组成,拼装到位后采用措施将上下层固定在一起;
3、双层贝雷梁拼装时,严格按照手册拼装桁架连接销子及保险销、上下层桁架连接螺栓等,并严格按照设计安装支撑架及支撑架螺栓;
4、待上部结构安装到位后,分别在桥面板预埋件上、分配梁F2上设置限位件、限位板将砼桥面板及贝雷梁卡牢;
5、分配梁F2、分配梁F1、钢管桩、基础预埋件构件两两之间采用连续角焊缝连接,焊脚尺寸hf=8mm,满焊;
6、砼扩大基础采用C30砼,钢筋为φ12的Ⅱ级钢筋(HRB335),基础顶底面配筋,钢筋网格间距150mm;基础底面地基承载力要求不小于200kPa。
......
,共2张CAD设计图。

横断面图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

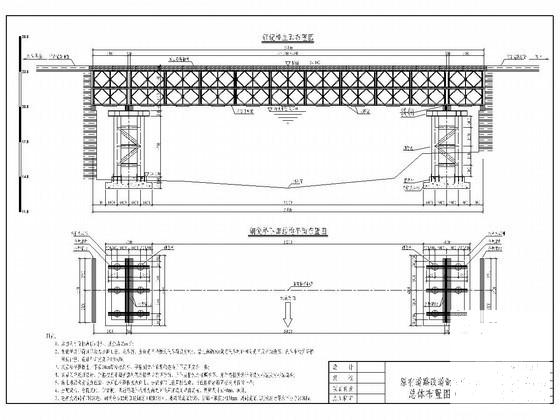

  • 双车道栈桥设计图 - 1
    双车道栈桥设计图 - 1

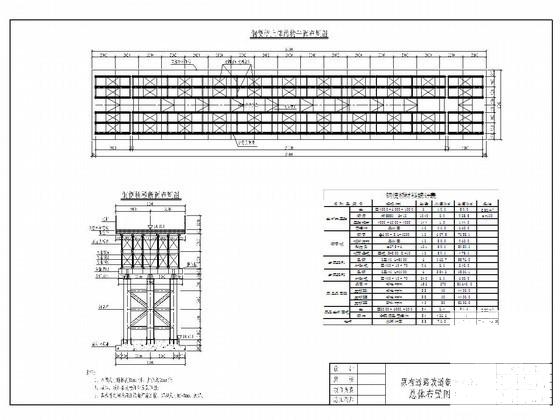

  • 双车道栈桥设计图 - 2
    双车道栈桥设计图 - 2
以上是部分截图,请下载附件后查看完整高清内容
