单洞双向行驶双车道隧道图纸构造图,纵剖面图及断面图

赛格隧道为一座单洞双向行驶双车道隧道，分界段里程为K63+324～K64+234，分界段全长910m.

根据JTG D70-近代《公路隧道设计规范》和隧道所在路段情况，拟定隧道有效净宽为9.00m，有效净高为5.00m的建筑限界。为满足该隧道建筑限界和通风、照明、交通监控、通讯、消防等设施所需空间和路线曲线情况，隧道设计净跨为10.00米，净高为6.85m的单心圆曲墙式衬砌断面。当有超高件车辆通过隧道时，可短时管制交通，使单辆超高件车辆在隧道路中央行驶，利用圆拱净高通过。本隧道按规范和灾害救援要求，预埋了供通风、照明、通讯、消防等设施用的洞室和管、槽。

······

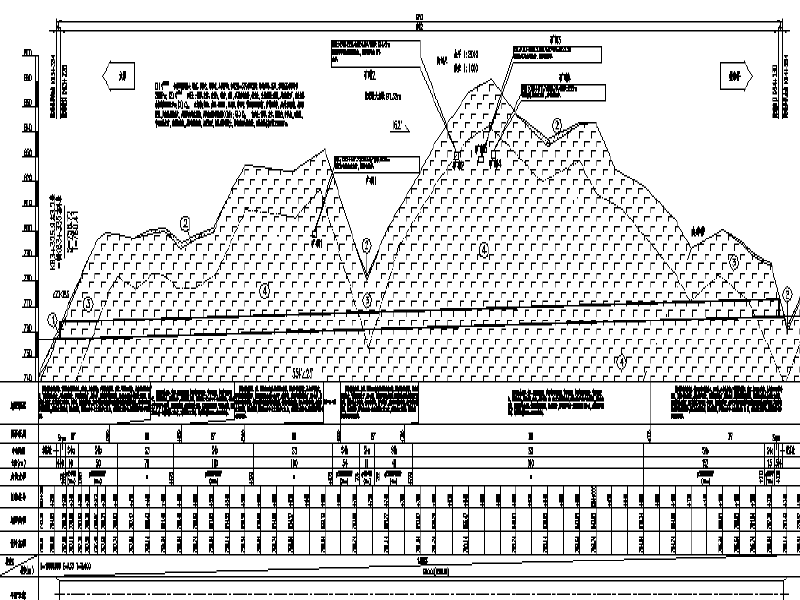

隧道纵剖面图

衬砌断面图

赛格隧道Smc型套拱构造图

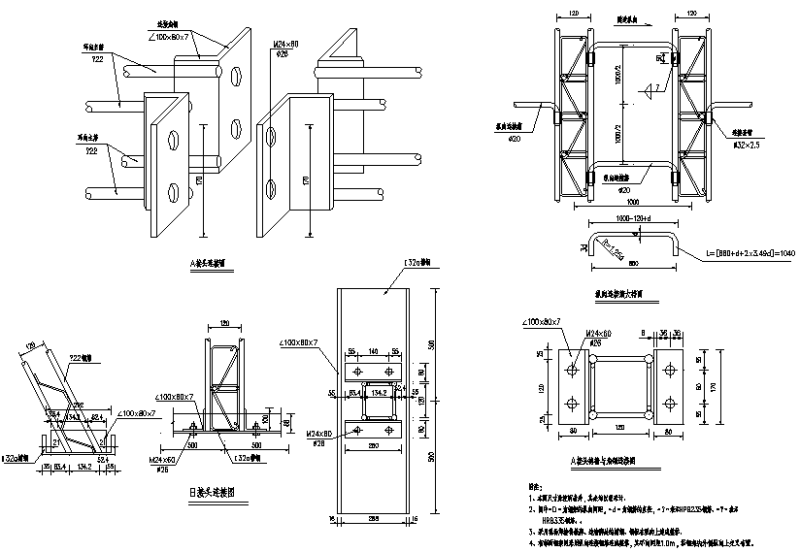

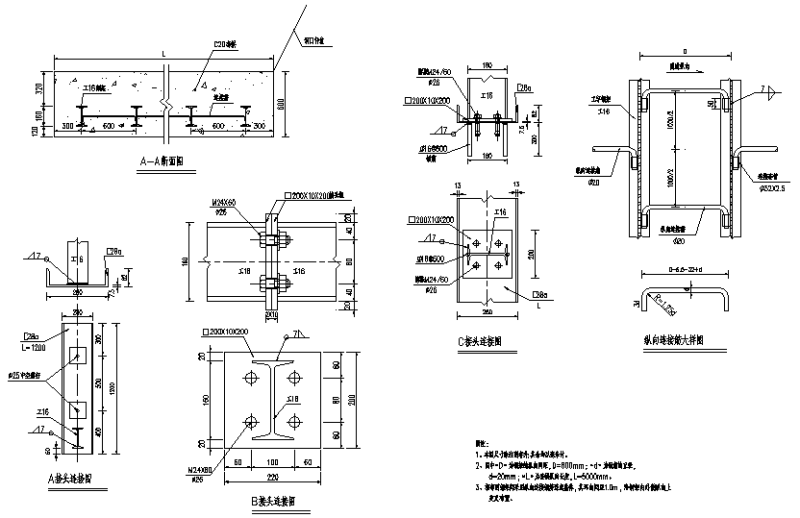

赛格隧道格栅钢架设计图

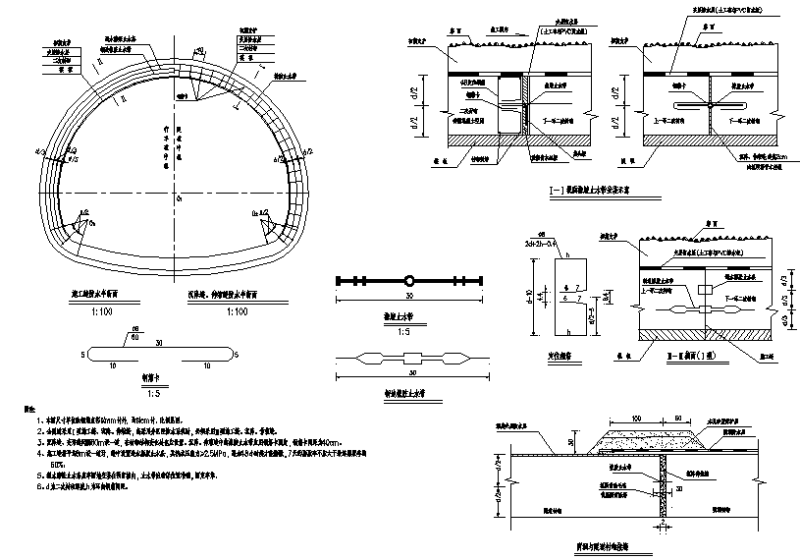

赛格隧道施工缝、沉降缝、伸缩缝防水设计图

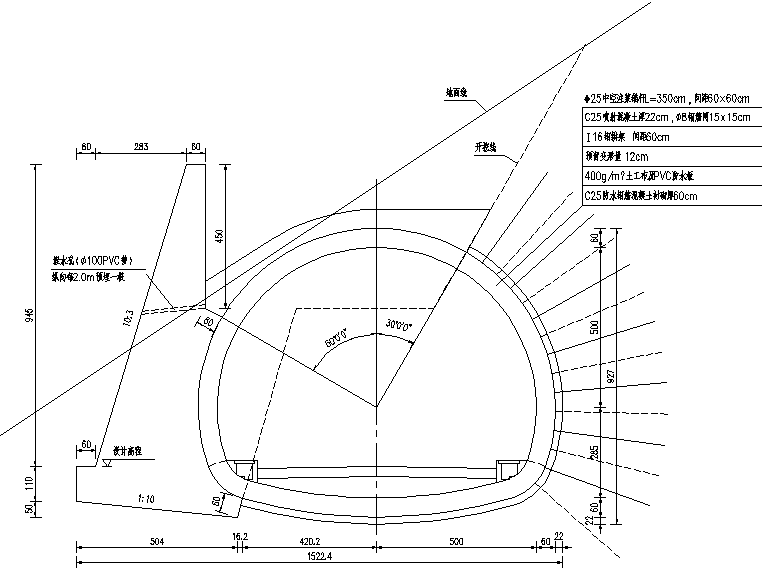

赛格隧道进口洞门设计图
