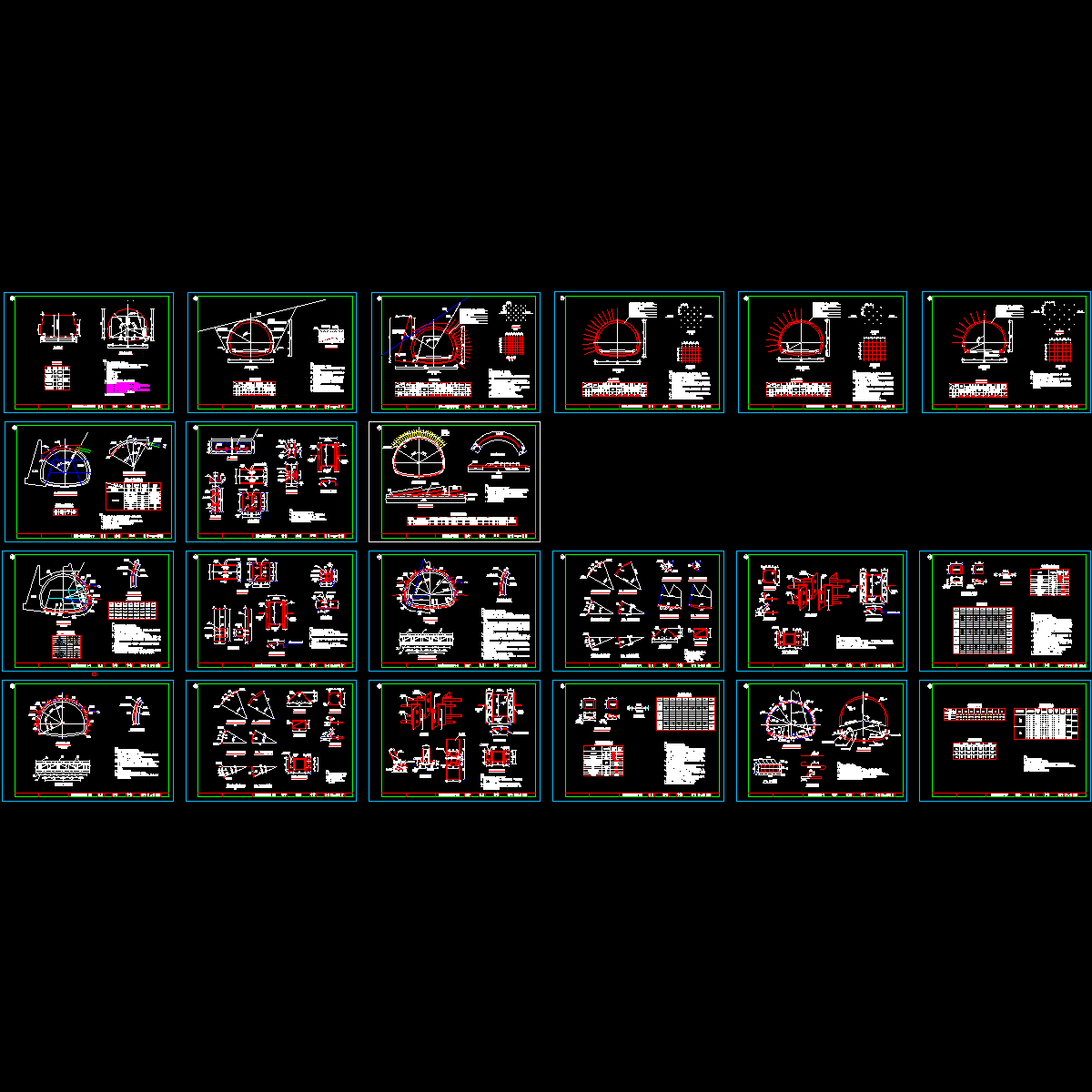

单洞双向两车道隧道复合式衬砌结构图纸21张.dwg

隧道为单洞双向通行，隧道净长度902m，为单洞双向两车道，横断面净宽：2×3.5m（机动车道） 0.5m（右侧侧向宽度） 0.5m（左侧侧向宽度） 0.75m(右侧检修道) 0.75(左侧检修道)=9.5m，净高：5.5m（车行道）、2.5m（检修道）。行车道宽度：W=3.50m×2；行车道净高：H=5m；检修道净宽：0.75m；检修道高：h=2.5m。隧道进口端位于直线、左转缓和曲线上、左转圆曲线上、左转缓和曲线上，出口端位于直线上。超高值为2%。隧道设计应用新奥法原理，采用复合式衬砌，初期支护由系统锚杆、单层钢筋网、喷射混凝土、工字钢钢拱架或格栅钢架组成，施工辅助措施为超前小导管和超前锚杆组成。 　　Sma型衬砌为明洞结构，主要适用于隧道洞口不具备成洞条件的路段。拱顶中心处填土高度不得大于5.0m，回填土应对称、分层夯填密实，压实度应不小于90%。Smc型为暗挖施作的偏压式衬砌结构。S4a型衬砌适用于Ⅳ级围岩中的浅埋地段、偏压地段。S4b型衬砌适用于Ⅳ级围岩中的深埋地段。 　　复合式衬砌适用于Ⅲ级围岩地段。锚杆按梅花形布置于拱部，原则上沿径向设置，并适当考虑与岩层层面的关系。图中仅示一半，另一半与之对称。钢筋网采用单层钢筋网，钢筋网待开挖面初喷2～4cm混凝土后进行设置，并紧贴喷砼面挂设，其设置范围为拱部，钢筋网数量未计搭接和损耗量。 　　超前支护超前注浆小导管采用长5.0m的φ42×4钢管；超前砂浆锚杆采用长5.0m的Φ28早强砂浆锚杆。 　　……共计21张，
