公路单向行驶双车道分离式隧道施工图纸平面图

XX高速公路XX隧道位于XX县XX乡XX村北西面约800m。，隧道设计为两座独立的分离式隧道，其中隧道左行线长510米（PK81+820～PK82+330），右行线长532米（QK81+820～QK82+352）。根据《公路隧道设计规范》JTJ026-90和《公路工程技术标准》(JTGB01-近代)，隧道采用单心圆曲墙式断面，半径为R=5.60米。隧道建筑限界净宽为10.50米，净高为5米，隧道最大埋深约为95米。

该资料要求在隧道内壁不用瓷砖的范围喷刷防火涂料，其耐火要求不小于4小时，并对隧道进行了内装饰设计。

······

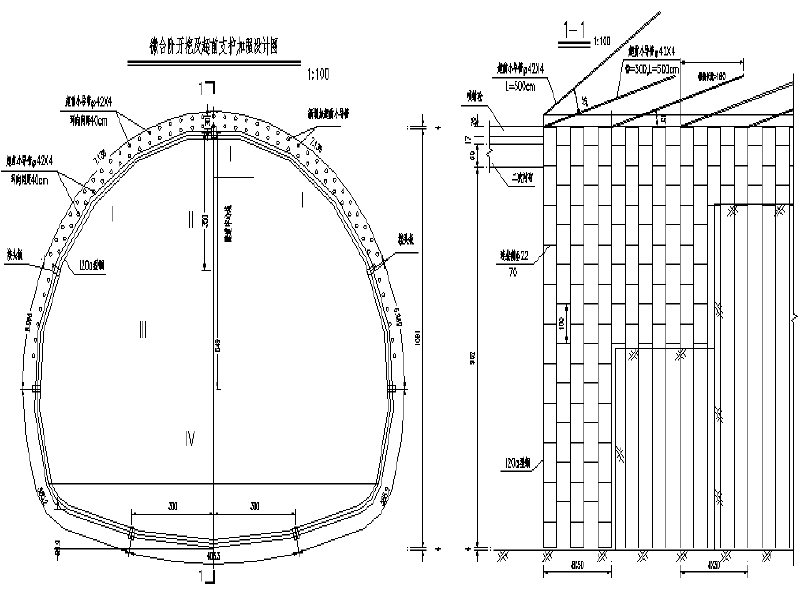

隧道左洞塌方冒顶处理变更图

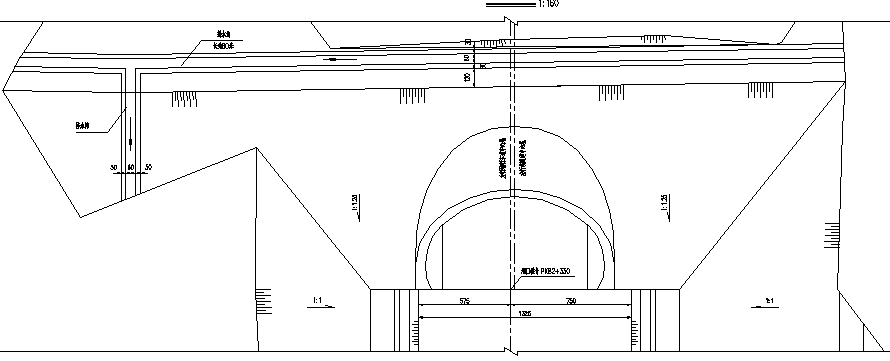

洞口平面图

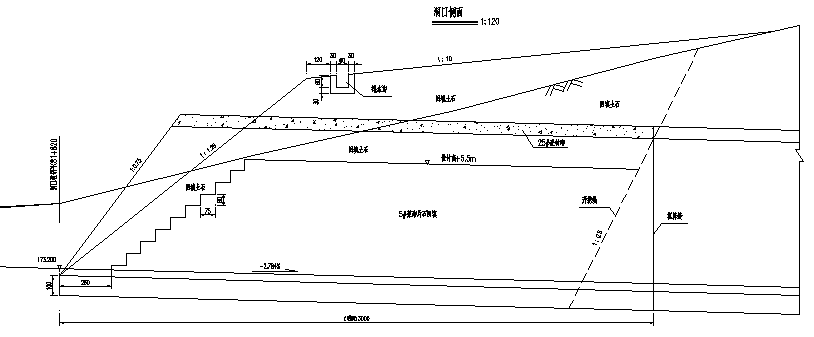

洞口侧面图

隧道排水

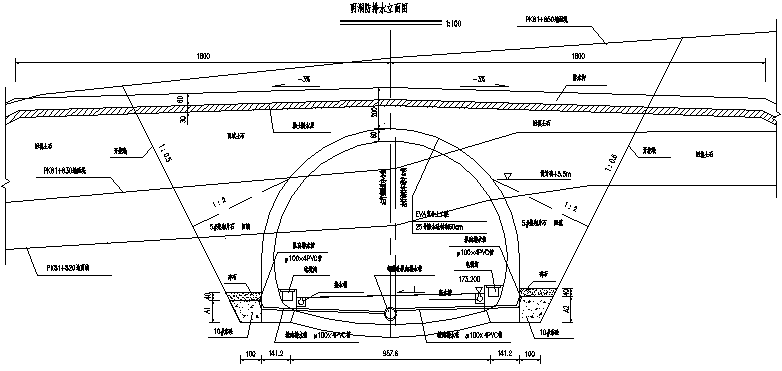

明洞防排水立面图

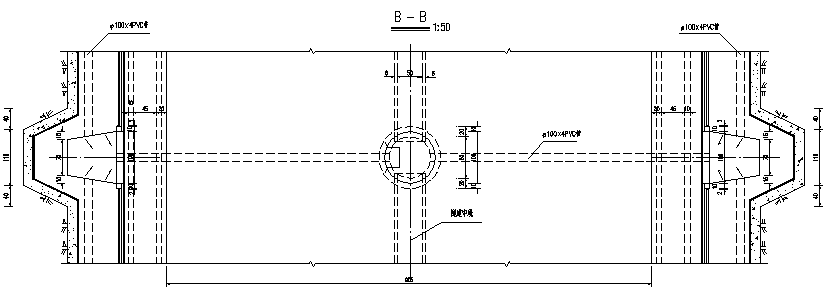

横洞排水管与排水沟连接
