二车道公路斜拉桥施工设计节点图纸

该附件为： 二车道公路斜拉桥施工设计 节点图 ，CAD图纸设计格式。

项目概要：

上部结构：上部结构采用16米、25米跨径的先张法预应力砼简支空心板，16米跨径的梁板高1750px，25米跨径的梁板高2500px，中板预制宽均为2475px，边板预制宽均为3100px，悬臂长625px。车行道铺装层结构为5厘米C40素混凝土找平层+8厘米 C40钢筋砼；人行道上铺5cm厚的人行道预制块。桥台处设置80型伸缩缝，其余均为桥面连续。

下部结构：除桥台处采用四氟橡胶支座外，其余均采用普通橡胶支座。桥墩采用桩柱式接盖梁，柱径1.3米，桩径1.5米；桥台采用桩基接盖梁形式，桩径1.2米。各墩台与路中心线交角均为116（右偏角）。

.......

相关图片：

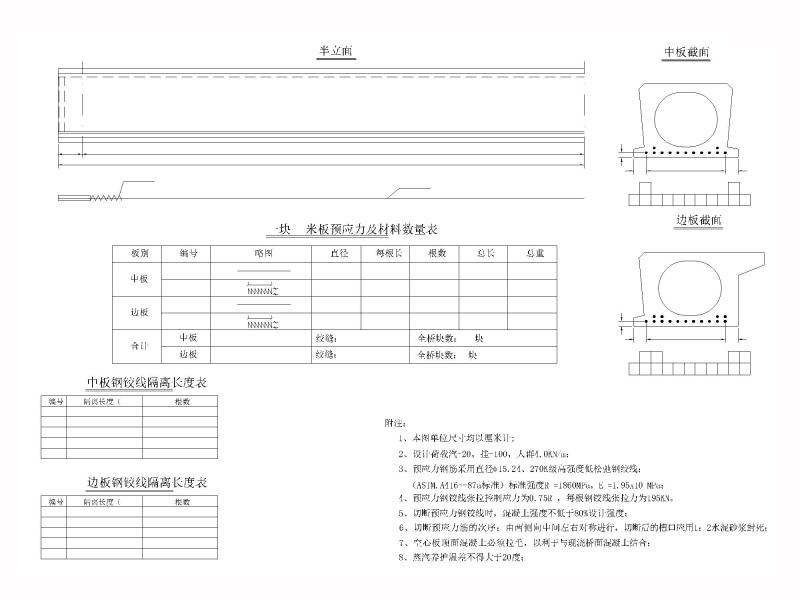

16米预应力构造图

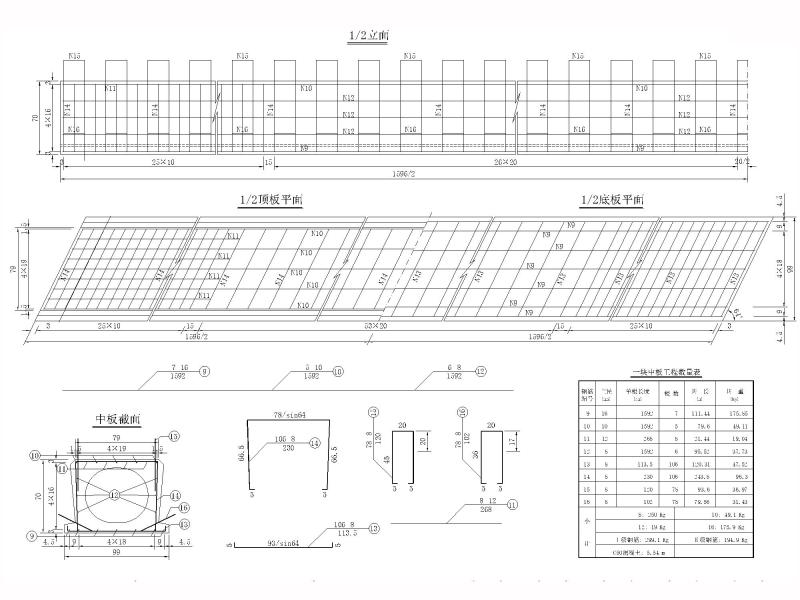

16米中板钢筋构造

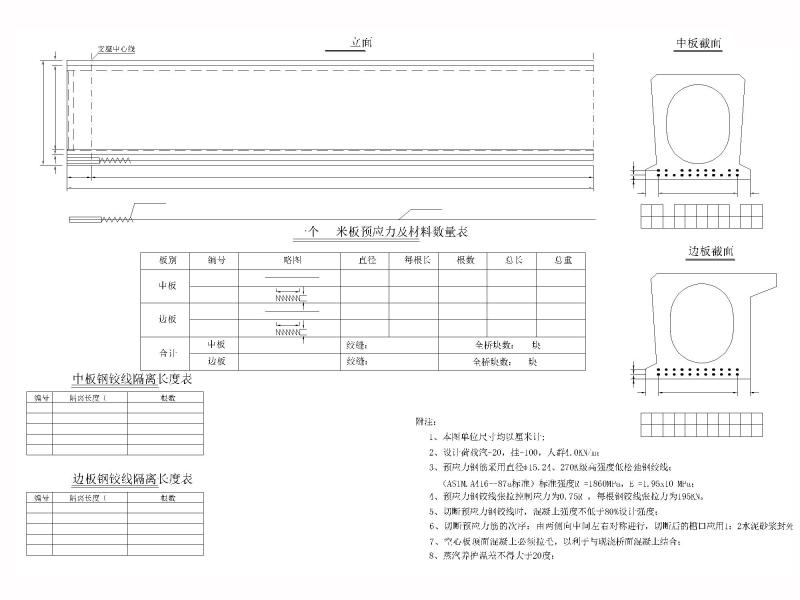

25米预应力一般构造

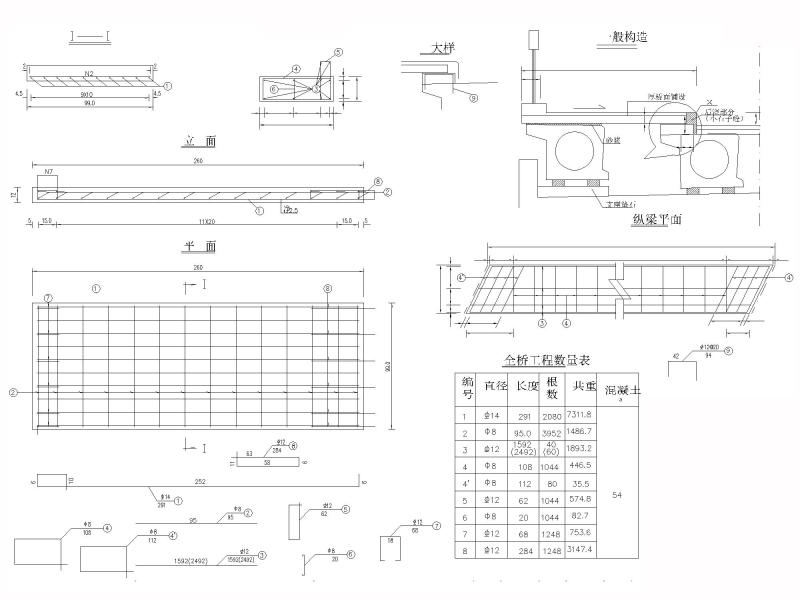

50人行道板构造图

桥墩盖梁配筋图 (2)

桥墩盖梁配筋图
