四车道绕城公路环境保护和景观设计图纸_双层推拉玻璃窗防噪设计

设计依据:《公路桥涵施工技术规范》JTG/T F50-2011   绕城公路为4车道高速公路,路基宽度24.5m;汽车荷载等级:公路-Ⅰ级。路线全长43.898km。防噪设计采用双层推拉玻璃窗,5mm厚浮法玻璃;框架为彩铝型材,厚1.0mm。污水处理隔油板采用3cm厚木板,尺寸为110cmX260cm矩形,铸铁格栅采用球墨铸铁雨水口蓖子。污水处理池池旁设置护栏,采用浆砌片石砌筑,高1.5m。   ……   共计12张,设计于2014年

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

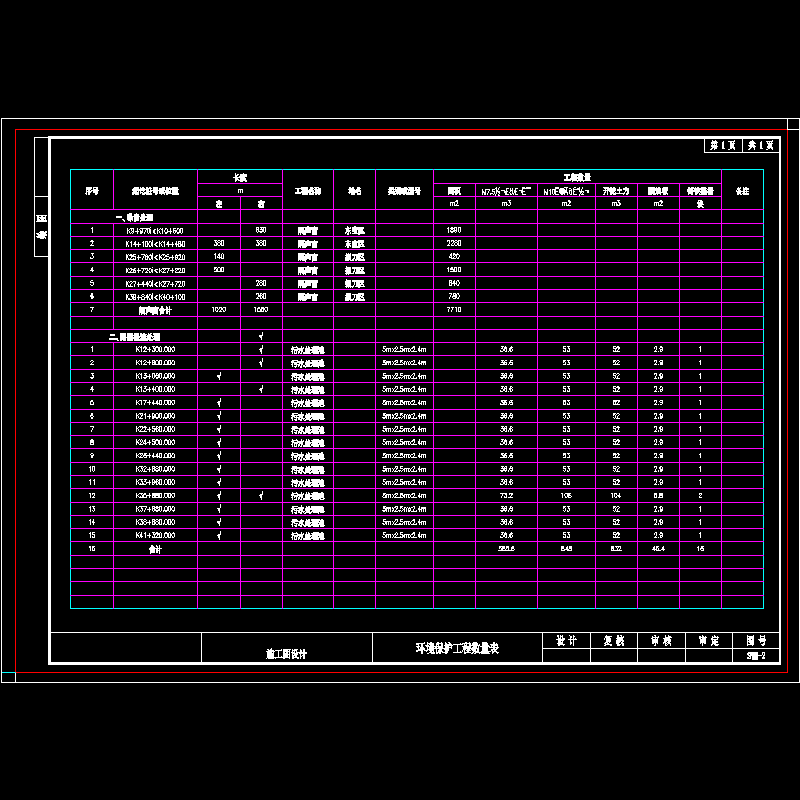

  • sⅧ-2 环境保护工程数量表.dwg
    sⅧ-2 环境保护工程数量表.dwg

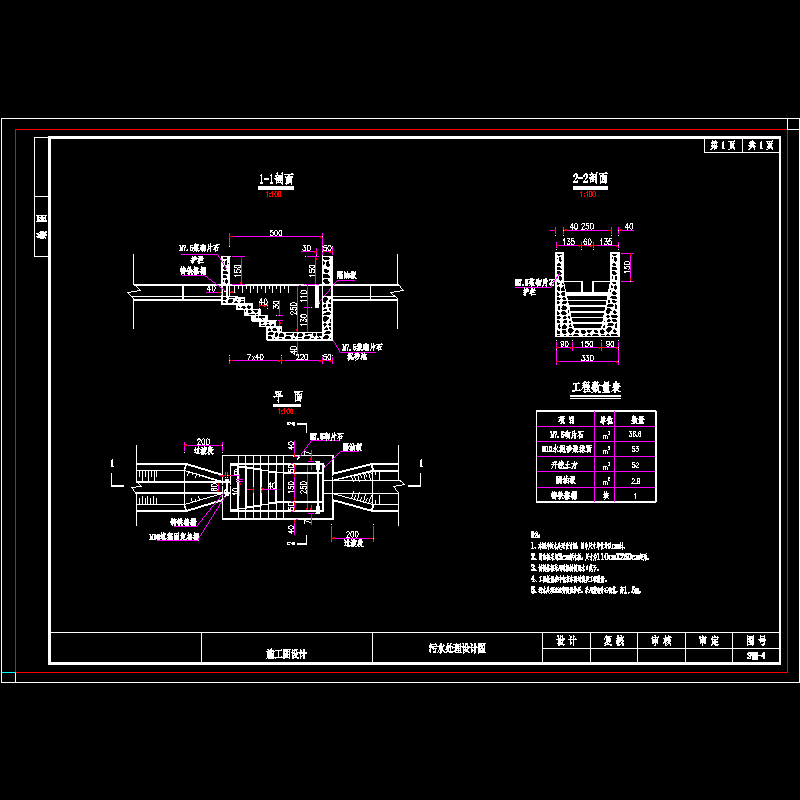

  • sⅧ-4 污水处理设计图.dwg
    sⅧ-4 污水处理设计图.dwg

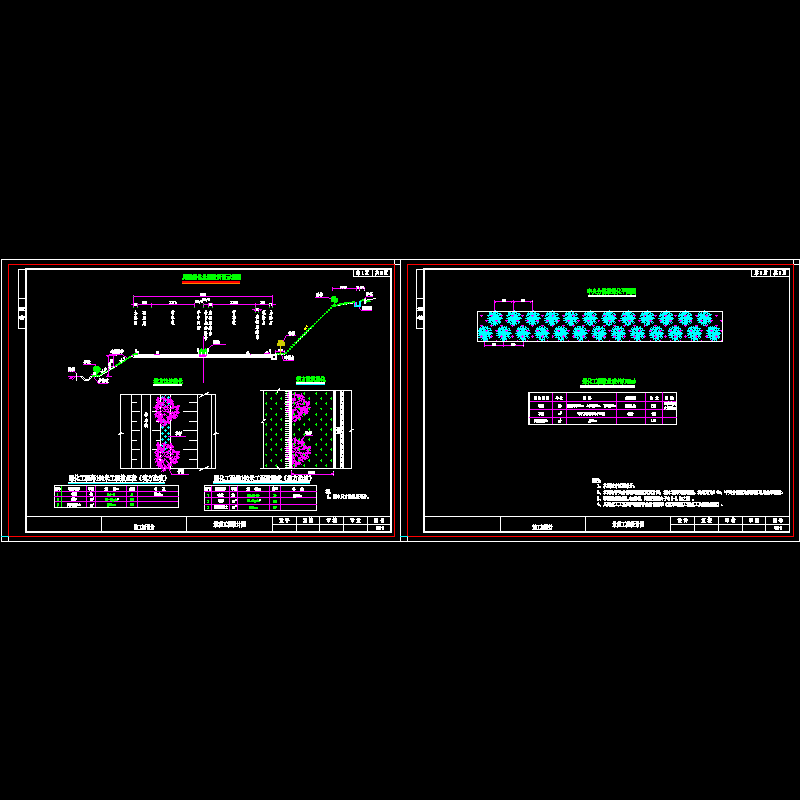

  • sⅧ-6 景观工程设计图.dwg
    sⅧ-6 景观工程设计图.dwg
以上是部分截图,请下载附件后查看完整高清内容
