绕城公路南段CAD施工大样图设计

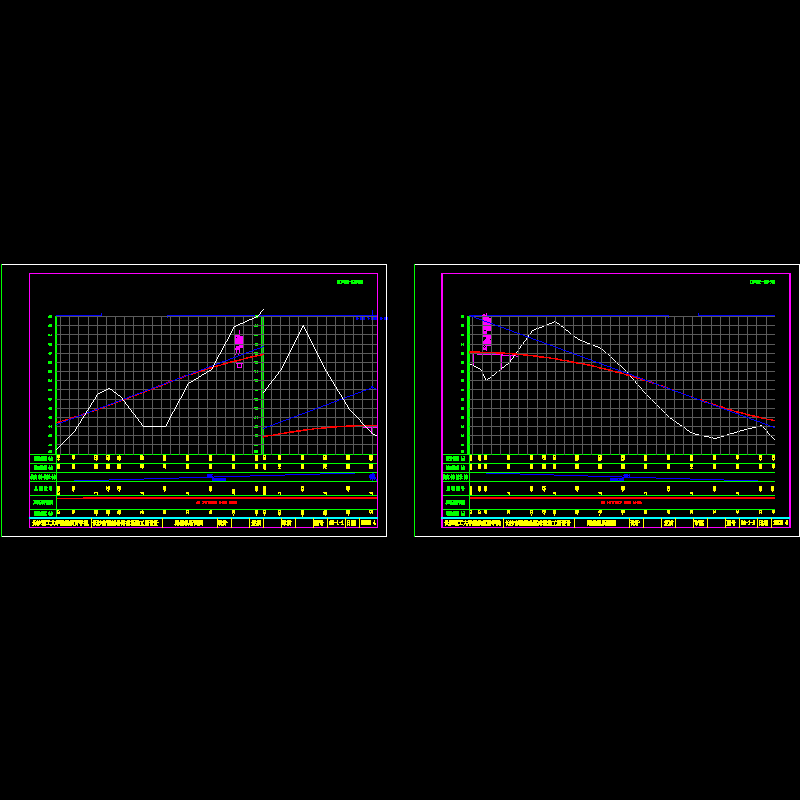

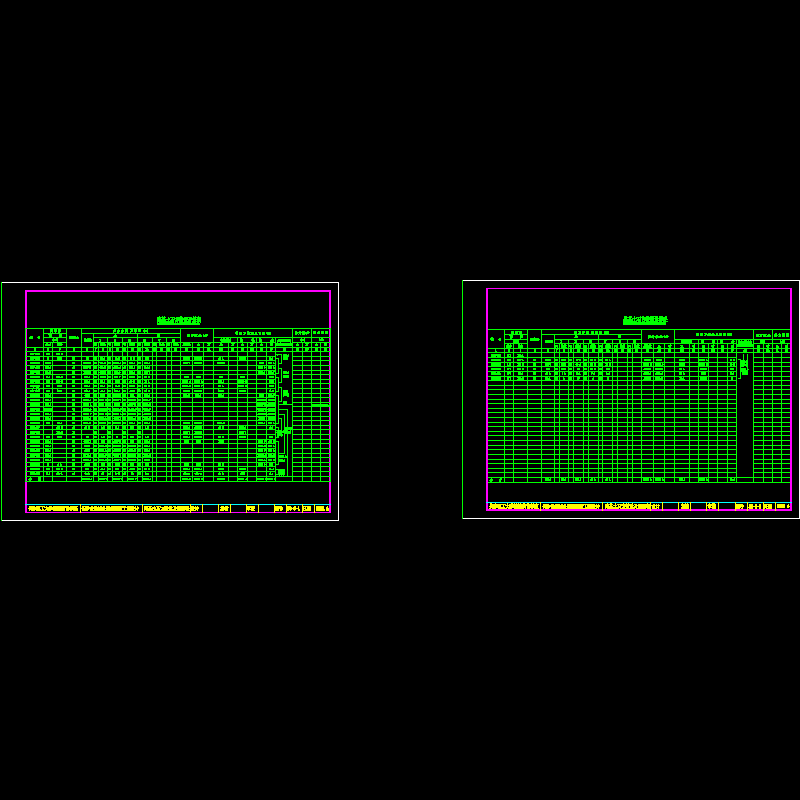

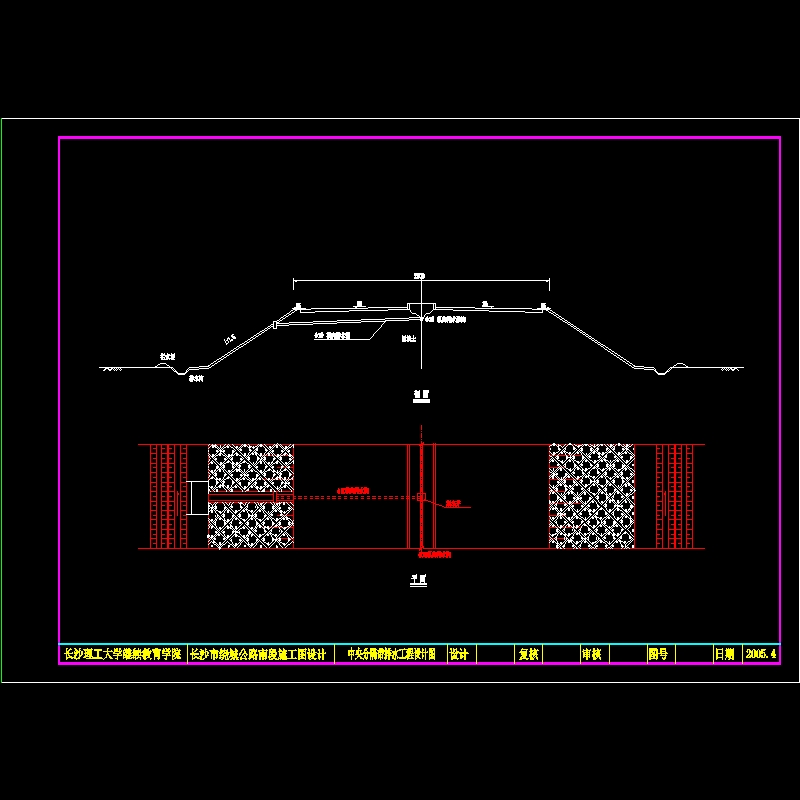

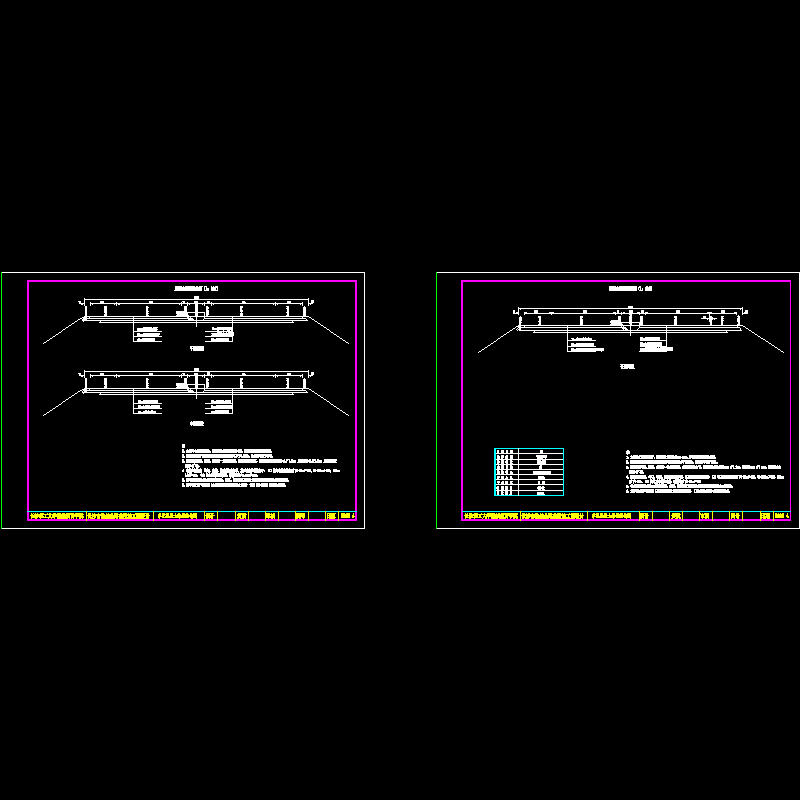

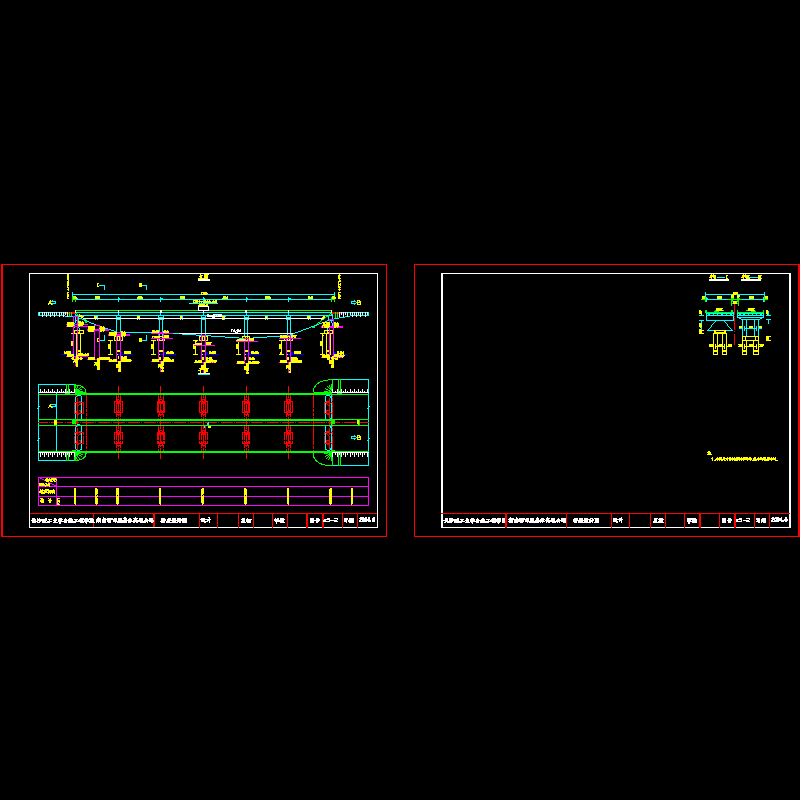

本论文为长沙理工大学学士论文 　　作　　　　者：李强 　　指 导 教　师：恭老师 　　 　　 1、路基路面设计 　　在路线设计的基础上，完成路基设计、排水、防护、支挡工程、特殊路基等设计；完成路面设计（ 进行沥青路面、水泥混凝土路面的结构组合设计、厚度计算与方案比较）。在路基横断面设计图中，绘出所有整桩、加桩的横断面、示出加宽、超高、边坡、边沟、截水沟、碎落台、护破道、路侧取土坑、开挖台阶及视距台等，注明用地界。挡土墙，护面墙、护脚、护肩、护岸、边坡加固、边沟（排水沟）及截水沟加固等均绘出在本图上，并注明起讫点桩号、圬工种类及断面尺寸（另绘出有防护工程设计图的只绘出示意图、注明起讫点桩号和设计图编号）。高速公路还应该标出此设计高程、路基边缘高程、边沟（排水沟）底设计高程。 　　在路面结构图中，示出自然区划、设计参数，并分别示出行车道、路肩加固结构与厚度（高速公路的路缘带、硬路肩、紧急停车带等），绘出路面边缘大样图，列出单位（1000m?）工程及材料数量表。水泥混凝土路面还应绘出水泥混凝土路面分块布置、接缝构造和补强设计图等。路面工程设计包括： 　　（1）路面横断面设计 　　（2）沥青路面结构设计 　　（3）水泥混凝土路面结构设计 　　（4）路面结构技术方案比选 　　（5）水泥混凝土路面中构造物横穿路面的结构设计。绘制结构设计图 　　（6）水泥混凝土路面中布强钢筋设计和接缝结构设计。绘制结构设计图。 　　2、桥梁初步设计 　　根据所提供的数据资料，完成一座大桥的初步设计，包括相关的图纸以及相关说明。
