28层住宅楼给排水CAD施工图纸(消防平面图)

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑地上层数:28层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水设备:高位水箱
  • 供水方式:市政供水,变频供水,分区供水,高位水箱供水
  • 供水分区:四区,四区以上
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:轻危险级
  • 消火栓用水量室外(L/S):20
  • 消火栓用水量室内(L/S):5,15
  • 大样节点:水箱,卫生间,集水坑
  • 项目所在地:河南

附件详情

  • 资料目录
  • 主要设备及材料表
  • 给水排水施工图设计说明、图例
  • 一层给排水、消防平面图(一)
  • 二层给排水、消防平面图
  • 一层给排水、消防平面图(二)
  • 商业屋面排水平面图
  • 三~二十八层给排水、消防平面图
  • 屋顶给排水、消防平面图
  • 标准层给排水放大平面图
  • 消防、给水、排水系统图
  • 排水系统图

附件详情

该项目位于河南,是一栋高层居民住宅楼住宅项目,建筑层数为地上二十八层;建筑高度为93.15米;
该项目设有生活给水系统、污水系统、雨水系统、废水系统、消火栓给水系统、灭火器配置。
,共计10张图纸;

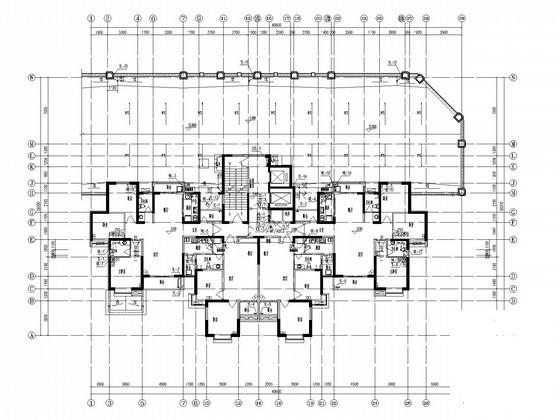

二层给排水平面图

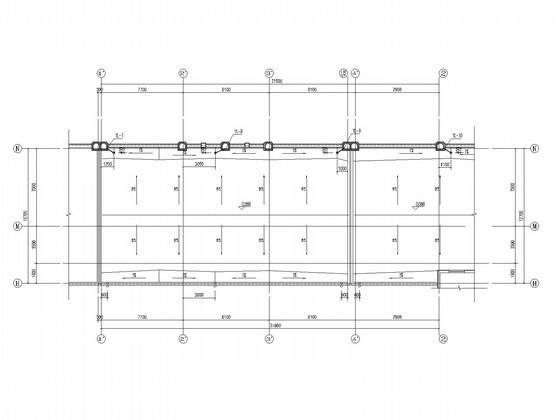

商业屋面排水平面图

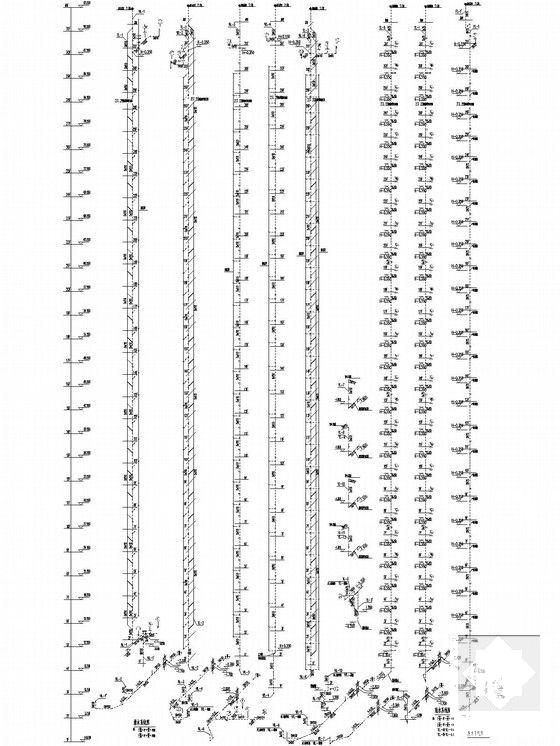

排水系统图

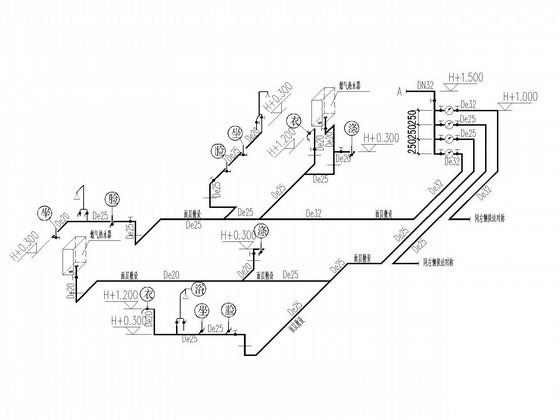

节点给水系统图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

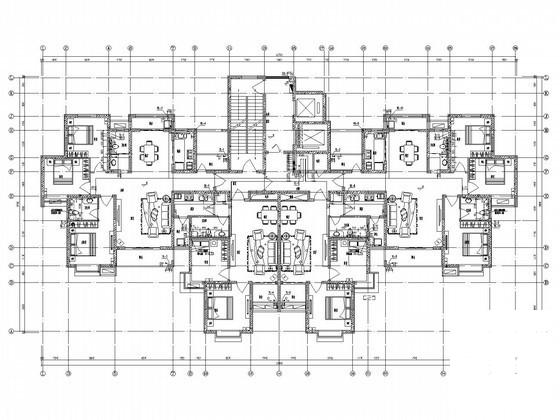

  • 28层住宅楼给排水CAD施工图纸(消防平面图) - 1
    第 1 张图
  • 28层住宅楼给排水CAD施工图纸(消防平面图) - 2
    第 2 张图
  • 28层住宅楼给排水CAD施工图纸(消防平面图) - 3
    第 3 张图
  • 28层住宅楼给排水CAD施工图纸(消防平面图) - 4
    第 4 张图
  • 28层住宅楼给排水CAD施工图纸(消防平面图) - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
