33层住宅楼给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：12619平方米
- 建筑地上层数：33层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：59张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 生产供水设计：热水系统
- 消防设计：室内消火栓系统
- 消火栓用水量室内(L/S)：30
- 大样节点：水箱,卫生间
- 项目所在地：山东
附件详情
- 给排水消防平面图
- 水箱大样图
- 卫生间给排水系统图
- 冷水及热水系统图
- 消火栓系统图
- 排水系统图
附件详情
建筑总面积12619平方米，设计内容包括给水系统、热水系统、排水系统、消火栓系统和建筑灭火器配置
，共59张。

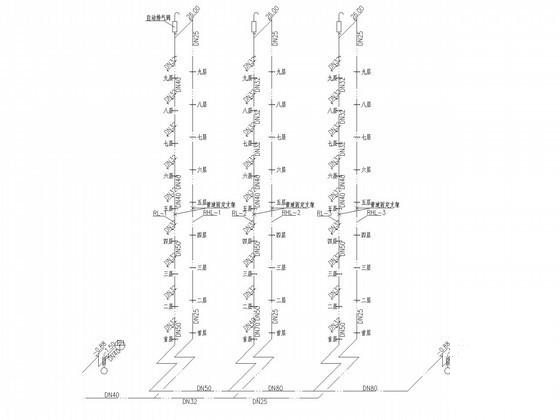

热水及回水系统图

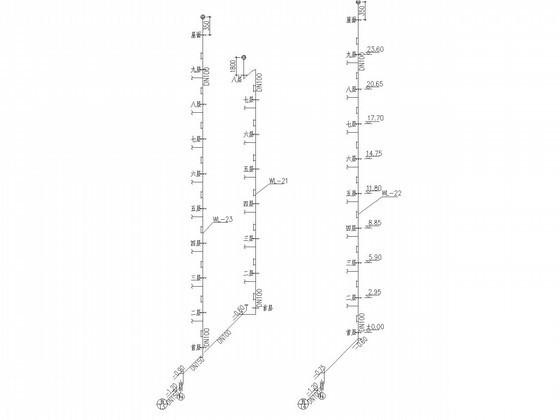

污水系统图
消火栓系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：6.27 MB
- 收藏次数：0
-
文件名称：
附件-995859957659088855600.rar
