5层住宅楼给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：96张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水体制：污废合流
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：10
- 项目所在地：辽宁
附件详情
- 建筑给水排水设计说明
- 给排水平面图
- 排水立管位置平面图
- 给水排水系统图
- 管井大样图
附件详情
该项目共5层，为多层居住建筑。设计范围是建筑物内的给水系统、排水系统。
，共96张。
排水系统图
太阳能热水系统
消火栓系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

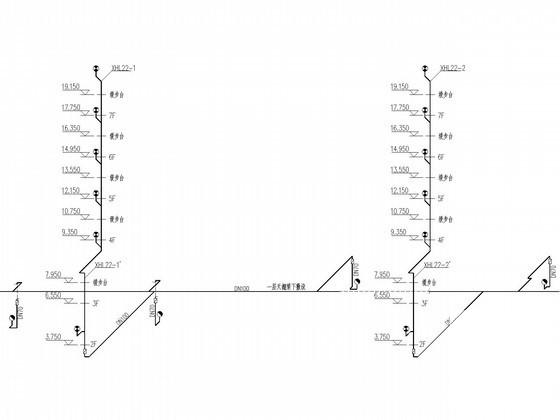

第 1 张图 -

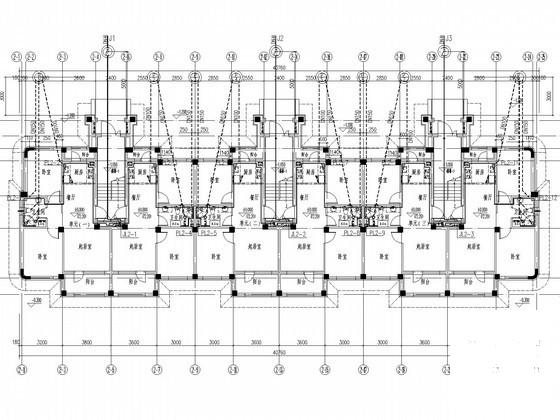

第 2 张图 -

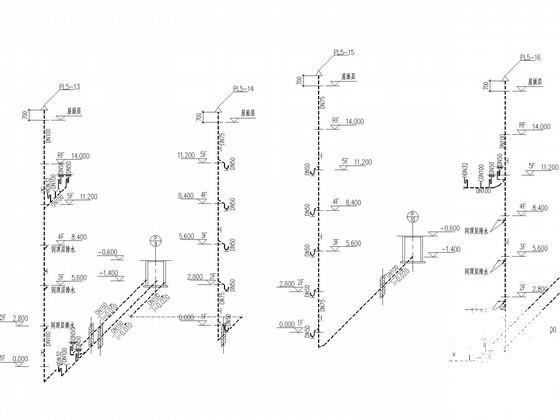

第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：9.22 MB
- 收藏次数：0
-
文件名称：
附件-995859895058578700785.rar
