30层住宅楼给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑设计面积：26768.1平方米
- 建筑地上层数：30层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：13张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水分区：三区
- 排水体制：污废分流
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：20
- 大样节点：厨房,卫生间
附件详情
- 设计施工说明

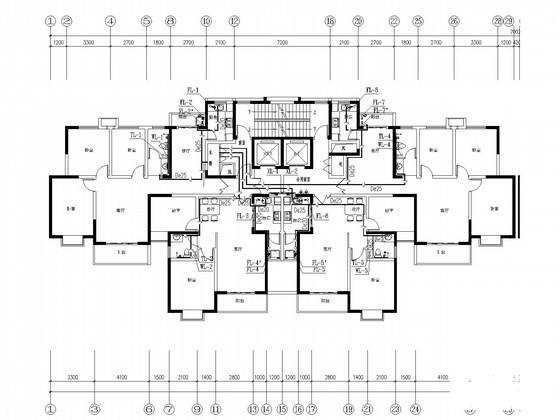

- 给排水平面图
- 消火栓系统图
- 厨卫给排水大样图
- 加压排水原理图
- 管井大样图
- 消防水箱间大样图
- 给水系统原理图
- 消火栓系统原理图
- 排水系统原理图
附件详情
该项目地上30层，地下2层，建筑总高度90.65米，为高层建筑。建筑总面积26768.1平方米。该项目设计内容包括室内给水系统（生活给水、消火栓给水）、排水系统及建筑灭火器的配置。
，共13张。

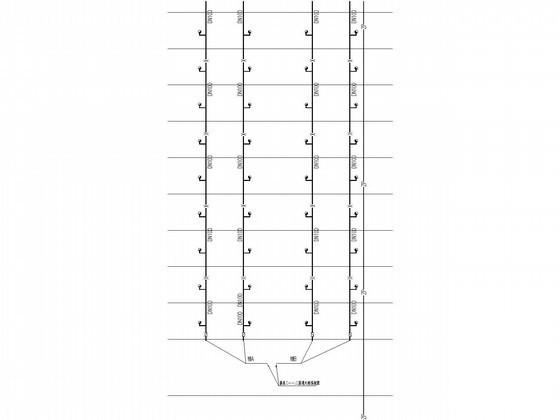

废水系统原理图

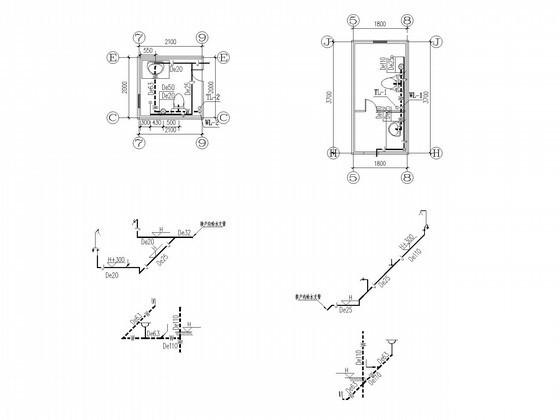

卫生间户型大样图

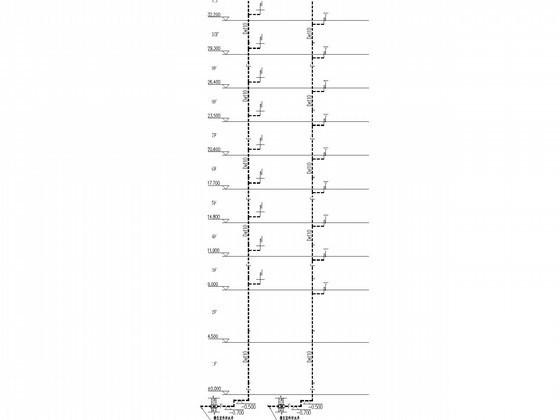

消火栓系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-06
- 评论次数：0
- 浏览次数：0
- 文件大小：2.22 MB
- 收藏次数：0
-
文件名称：
附件-995859899987777977978.rar
