99米31层住宅楼给排水消防CAD施工图纸
- 地下室用途：其它
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：31层
- 建筑地下层数：2层
- 图纸设计深度：施工图
- 参考图纸：36张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水方式：无负压供水
- 供水分区：四区以上
- 排水体制：污废合流
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：20
附件详情
- 给排水设计施工说明

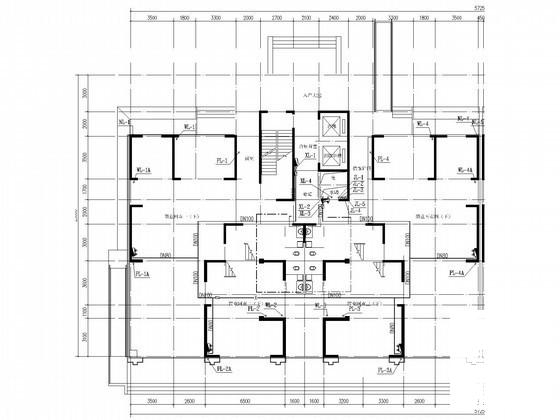

- 给排水平面图
- 压力排水原理图
- 给排水系统原理图
- 消火栓给水系统原理图
- 给排水平面详图
- 给排水单元支管系统图
- 给排水详图系统图
附件详情
该项目建筑主楼建筑高度为地上99.6米，为高层住宅楼，地下室夹层为戊类储藏室
，共36张。

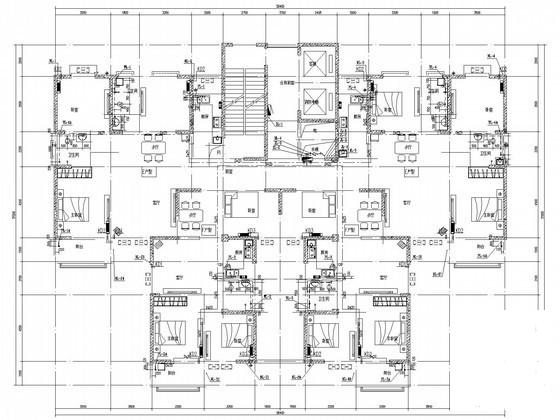

户型详图

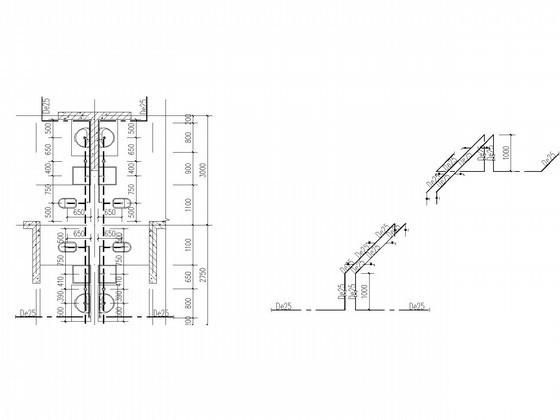

卫生间系统图

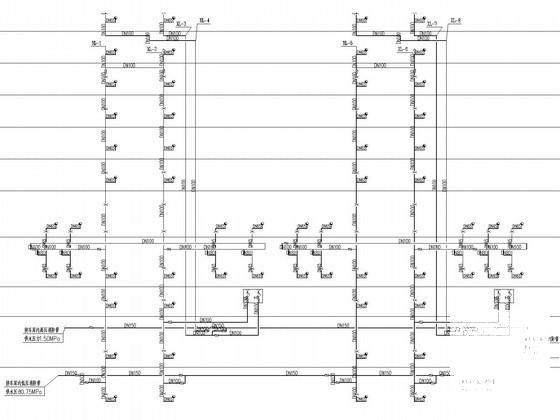

消火栓给水系统原理图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-07
- 评论次数：0
- 浏览次数：0
- 文件大小：3.35 MB
- 收藏次数：0
-
文件名称：
附件-995859957076905975857.rar
