13层住宅楼给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：13层
- 图纸设计深度：施工图
- 参考图纸：11张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 供水分区：四区
- 排水体制：污废合流
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：10
- 项目所在地：河南
附件详情
- 给排水设计和施工总说明
- 消防、给排水平面图
- 给排水详图及支管系统原理图
- 给水系统原理图
- 消防系统 原理图
- 排水系统原理图
- 压力排水系统原理图
附件详情
该项目为十三层住宅及地下车库，属二类高层住宅，建筑高度37.7米，设计内容包括室内生活给水及污水系统、压力排水系统、消火栓给水系统及建筑灭火器配置。
，共11张。
给排水支管详图
排水系统原理图

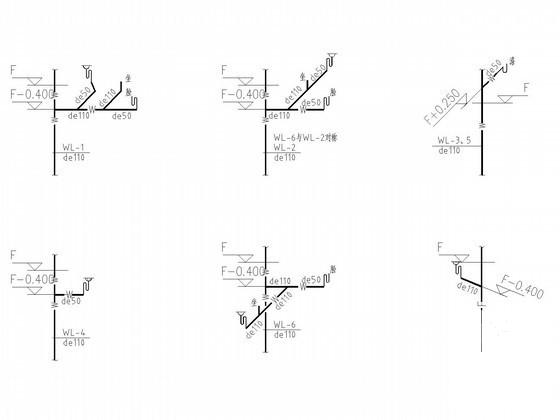

排水支管图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-09
- 评论次数：0
- 浏览次数：0
- 文件大小：0.68 MB
- 收藏次数：0
-
文件名称：
附件-995859788787579785088.rar
