18层住宅楼给排水消防CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：18层
- 图纸设计深度：施工图
- 参考图纸：23张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 排水体制：污废分流
- 消火栓用水量室外(L/S)：20
- 消火栓用水量室内(L/S)：20
- 大样节点：水箱,泵房,厨房,卫生间
- 项目所在地：上海
附件详情
- 给水系统展开图
- 室内消火栓给水系统展开图
- 排水系统展开图
- 水泵房平面图
- 厨卫系统图
- 水箱详图
- 给水系统展开图
- 排水系统图
附件详情
该项目为四栋18层高层住宅，建筑高度为52.4米，设计范围包括生活给水系统、生活排水系统、消火栓给水系统及屋面雨水排水系统及人防给排水系统。
，共23张。

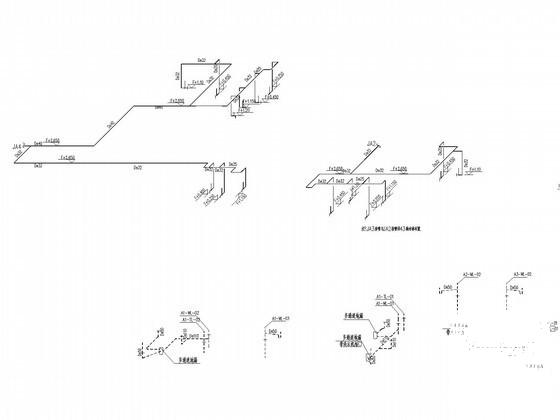

厨卫系统图

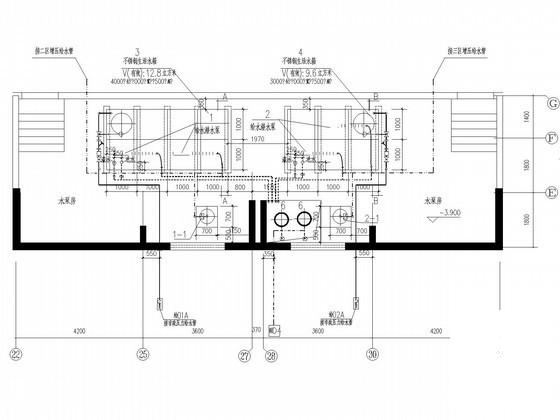

水泵房平面图
给排水平面图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图
以上是部分截图，请下载附件后查看完整高清内容
