厂区车间给排水及消防埋地管道CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:其他
  • 建筑设计面积:3600平方米
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:循环冷却水系统
  • 消防设计:室内消火栓系统
  • 供水设备:水池
  • 供水方式:市政供水
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):10
  • 项目所在地:河北

附件详情

  • 室内给排水工程资料目录
  • 给排水工程说明书
  • 给排水工程设备表

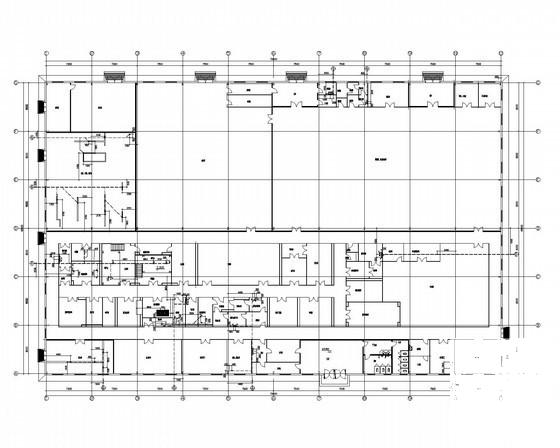

  • 消防平面图
  • 给水及循环水管道平面图
  • 排水管道平面图
  • 排水管道平面图
  • 消火栓管道系统图
  • 给水及循环水管道系统图
  • 排水管道系统图

附件详情

工程介绍:
该项目为新建厂区项目软胶囊车间室内给水排水工程及消防埋地管道工程施工图说明,本说明未尽事宜应按国家各有关标准及《建筑给水排水及采暖工程施工 质量验收 规范》(GB50242-近代)执行。该项目总建筑占地面积为3600平方米,±0.00以上一层,建筑物主体高度8.00米,建筑物体积约为28800.00立方米。因该车间耐火等级为二级,丙类生产建筑。 固其室外消火栓系统用水量为30L/S,室内消火栓系统用水量为10L/S,火灾延续时间按3.0h计。

设计范围:车间室内循环水、给排水、水 消防系统

,图纸共10张。

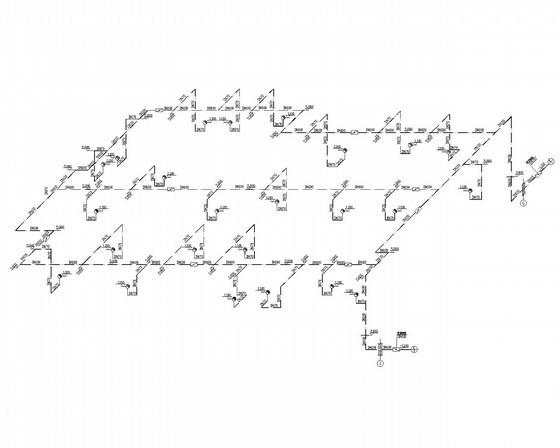

消火栓管道系统图

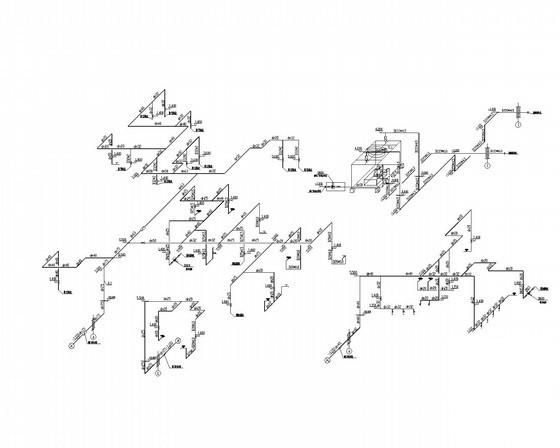

给水及循环水管道系统图

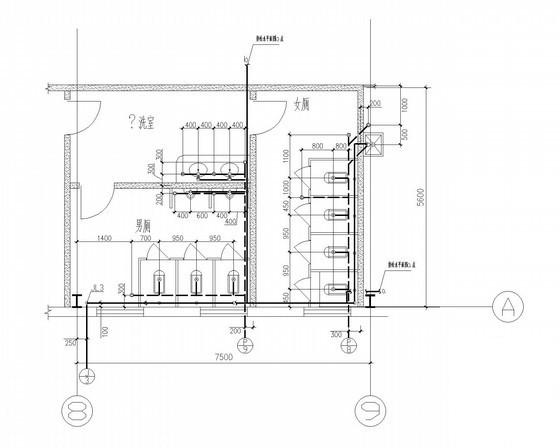

厕所大样图
