商住楼给排水立管工艺施工平面图纸

  • 设计详细说明:无
  • 建筑类别:住宅, 商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计年代:近代
  • 地下室用途:人防, 商业, 车库, 设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统, 雨水系统
  • 排水技术:重力排水
  • 项目所在地:安徽

附件详情

  • 一层给排水平面图
  • 配电房水施工图
  • 商铺水施工图

附件详情

该项目位于安徽,该附件为]商住楼给排水立管工艺施工平面图,所以图纸皆为首层及商铺层给排水立管工艺施工平面图,图纸较为复杂,管线布置紧密,却繁而不乱,井井有条,内容清晰,涉及10栋楼层的给排水立管,每栋楼都是独立不同的个体,更包括水电设备房和泵房的管线布置图。
,共13张图。

7#楼一层给排水平面图

9#楼一层给排水平面图

商铺一二层给排水平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

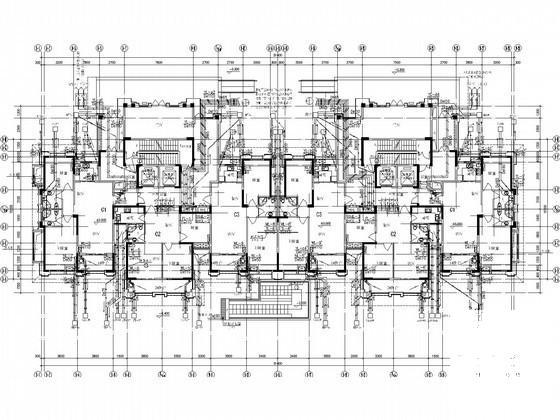

  • 商住楼给排水图纸 - 1
    商住楼给排水图纸 - 1

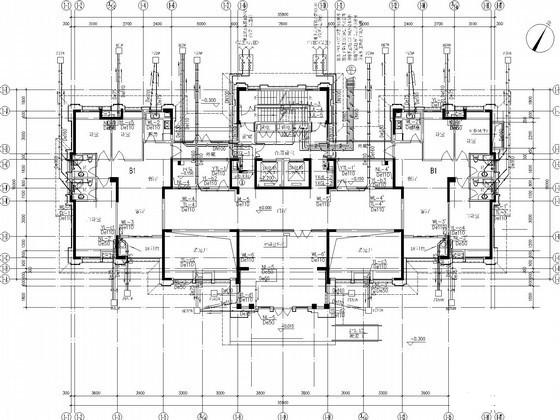

  • 商住楼给排水图纸 - 2
    商住楼给排水图纸 - 2

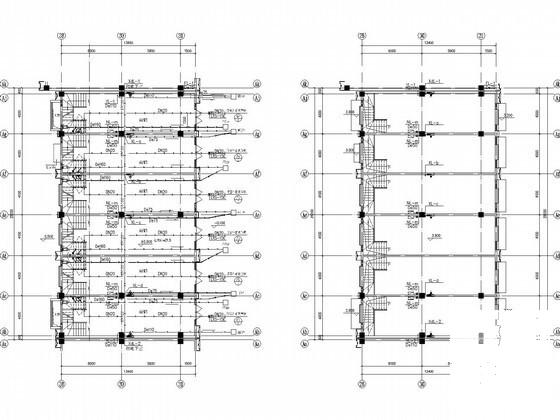

  • 商住楼给排水图纸 - 3
    商住楼给排水图纸 - 3

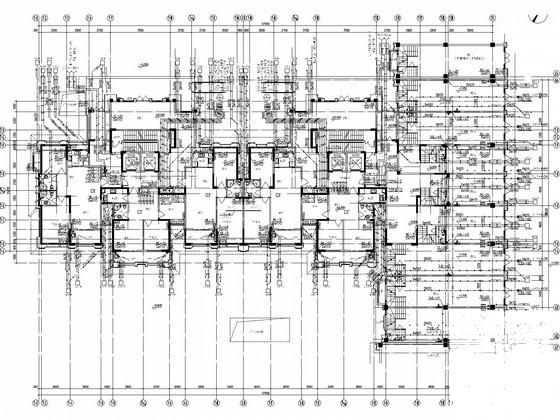

  • 商住楼给排水图纸 - 4
    商住楼给排水图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
