11595平米3层大剧院给排消防施工图纸

搜索更多资源
  • 设计详细说明：有
  • 建筑类别：娱乐
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 建筑设计面积：11595.01平方米
  • 建筑地上层数：3层
  • 图纸设计深度：施工图
  • 参考图纸：14张
  • 设计年代：近代
  • 排水设计：污水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
  • 排水体制：雨污分流
  • 消火栓用水量室外(L/S)：20
  • 消火栓用水量室内(L/S)：15
  • 项目所在地：安徽

附件详情

  • 卫生间给水系统图
  • 卫生间排水系统图
  • 喷淋系统展开图
  • 喷淋平面图
  • 给排水平面图
  • 室内消火栓给水系统图
  • 生活污废水系统展开图
  • 雨水系统展开图
  • 生活给水系统展开图

附件详情

1.项目概要：该项目为大剧场，建筑高度不超过24m，建筑面积11595.01m2。
2.设计范围：建筑内的室内给排水及消防给水设计。
，共14张。

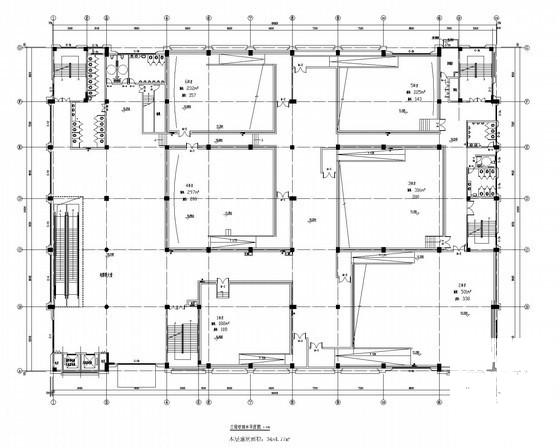

给排水平面图

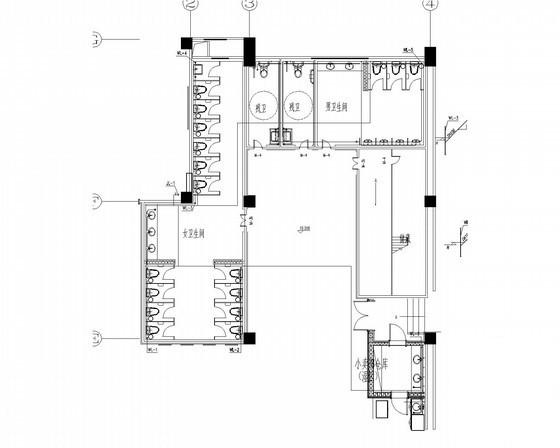

卫生间给排水详图

屋顶层平面图

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
  • 消防施工图纸 - 1
    消防施工图纸 - 1
  • 消防施工图纸 - 2
    消防施工图纸 - 2
  • 消防施工图纸 - 3
    消防施工图纸 - 3
  • 消防施工图纸 - 4
    消防施工图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
