高层厂房给排施工大样图.
- 设计说明：有
- 建筑类别：工业建筑
- 建筑高度：单层建筑
- 建筑结构形式：钢筋混凝土结构
- 建筑面积：109337.71平方米
- 图纸设计深度：施工图
- 参考图纸：72张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 排水设计：污水系统,雨水系统
- 消防设计：室内消火栓系统,喷淋系统
- 供水方式：市政供水
- 项目地址：上海
附件详情
- 消防平面图
- 消防透视图
- 给排水平面图
- 给排水系统图
- 地下水池及泵房给排水平面图
- 室外工程排水平面图
- 消火栓平面图
- 喷淋平面图
- 生活给水原理图
- 水箱间大样图
- 室内工程设备材料表
- 图例
- 浴室大样图
- 卫生间大样图
- 雨水污水提升井详图
- 雨水污水管道计算表
- 设备材料表
- 检查井坐标表
- 施工设计说明
- 室内给排水设计说明
附件详情

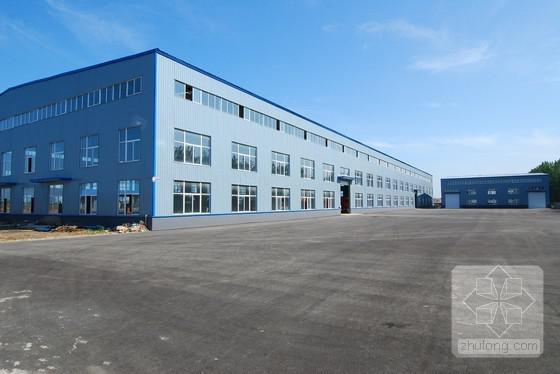

丙类高层工业厂房，耐火等级一级，面积109337.71平方米，高度26m。成品库房、零配件库房货物堆放为堆垛，高度不大于3.5m。设计范围包括所有室内、室外给排水及相关消防设计。
包含雨、污水管道标高计算表，pdf格式。
共72页，编制于近代年。

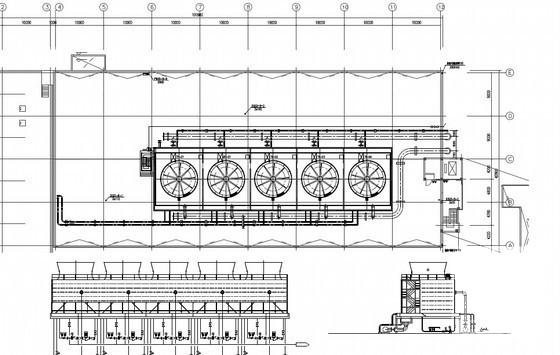

2#建筑动力站屋顶给排水平面图

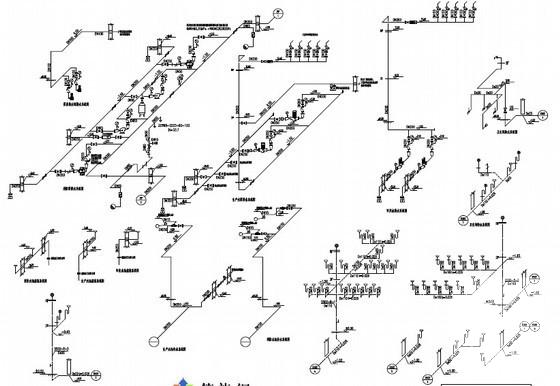

给排水系统图（部分）

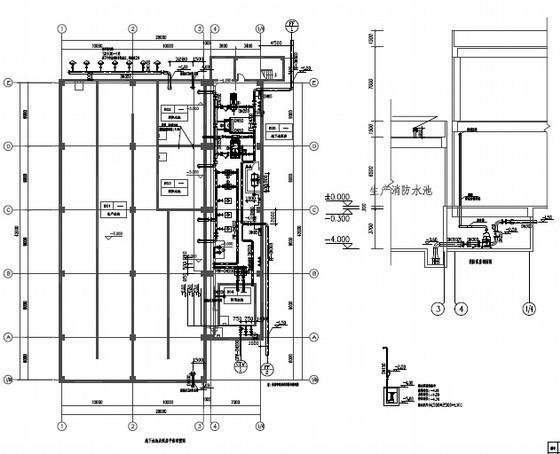

地下水池及泵房给排水平面图（部分）
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2024-01-02
- 评论次数：0
- 浏览次数：0
- 文件大小：13.33 MB
- 收藏次数：0
-
文件名称：
附件-995865895598506569.rar
