24层商住楼给排水CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:22740平方米
  • 建筑地上层数:24层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:17张
  • 地下室用途:车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水设备:高位水箱
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:三区
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 火灾危险等级:中危险级Ⅱ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):40
  • 大样节点:水箱,卫生间

附件详情

  • 给排水设计及施工总说明
  • 地下室给排水平面图
  • 地下室喷淋消防平面图
  • 一层给排水平面图
  • 二层给排水平面图
  • 三层给排水平面图
  • 技术层给排水平面图
  • 四~二十三层给排水平面图
  • 二十四层给排水平面图
  • 屋顶层给排水平面图
  • 污水系统图
  • 废水系统图(一)
  • 废水系统图(二)
  • 雨水凝结水系统图
  • 生活给水系统图
  • 生活给水系统图
  • 消火栓给水系统图(二)
  • 地下室~三层自动喷淋 消防系统
  • 四~二十四层自动喷淋消防系统

附件详情

工程建筑面积22740平米,建筑高度为78米,层数为24层,为一类高层居民建筑。其中平时地下一层为机动车库和非机动车库。一层至三层为商业用房、五层以上为住宅。
设计内容:生活给水系统、污废水系统、雨水系统、消防栓系统、自动喷淋灭火系统、水喷雾灭火系统;
共计17张图纸

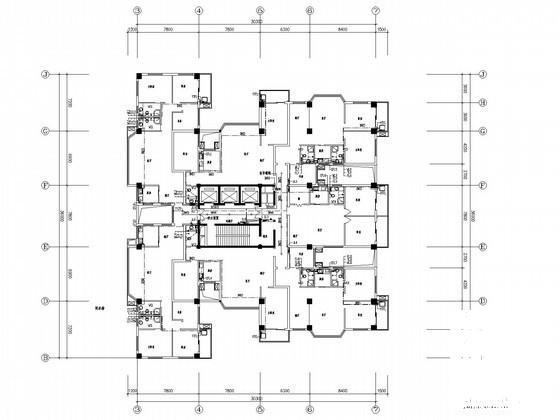

二十四层给排水平面图

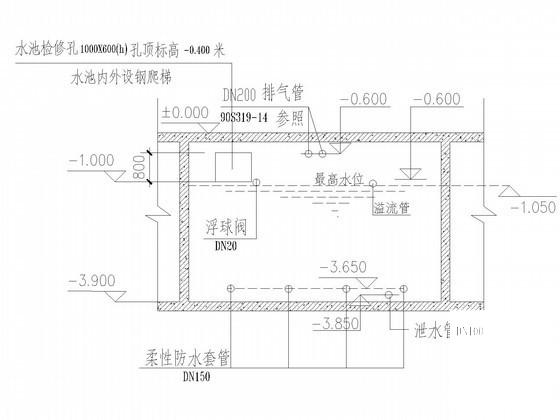

水池剖面图

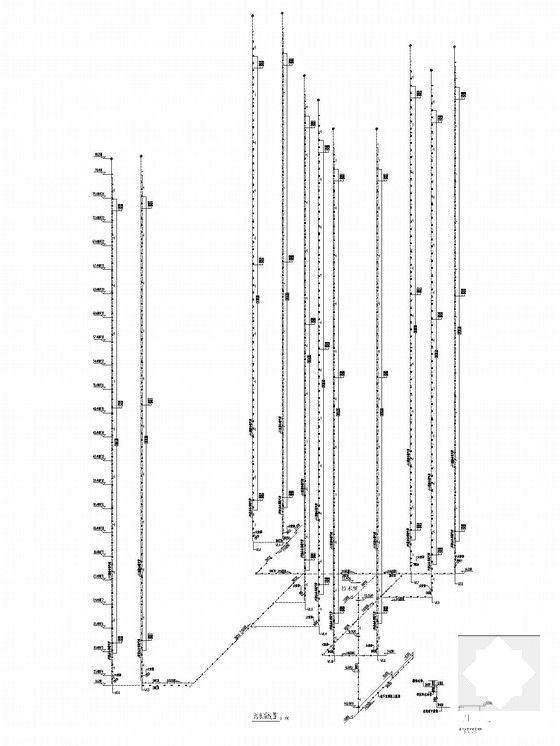

污水系统图

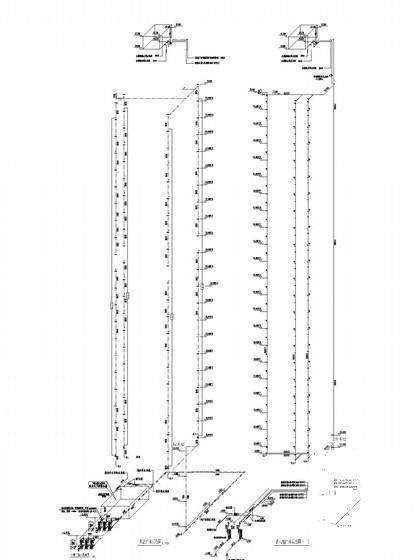

给水及消火栓系统图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 24层商住楼给排水CAD施工图纸 - 1
    第 1 张图
  • 24层商住楼给排水CAD施工图纸 - 2
    第 2 张图
  • 24层商住楼给排水CAD施工图纸 - 3
    第 3 张图
  • 24层商住楼给排水CAD施工图纸 - 4
    第 4 张图
  • 24层商住楼给排水CAD施工图纸 - 5
    第 5 张图
以上是部分截图,请下载附件后查看完整高清内容
