商住楼给排水CAD施工方案图纸

  • 设计说明:有
  • 建筑类别:综合建筑
  • 建筑层数:多层建筑
  • 建筑高度:22.2m
  • 地上楼层:7层
  • 设计阶段:施工图设计
  • 供水方式:市政供水
  • 供水分区:无
  • 污废水排水体制:合流
  • 设计内容:给水系统,污水排水系统,消火栓系统
  • 地下室:无
  • 参考图纸:20张以下

附件详情

  • 1.给排水总平面图
  • 2.给排水设计施工总说明 附件详情 主要设备材料表
  • 3.首层给排水平面图
  • 4.二-五层给排水平面图
  • 5.六层给排水平面图
  • 6.七(跃)层给排水平面图
  • 7.阁楼给排水平面图
  • 8.坡屋面给排水平面图
  • 9.厨房、卫生间排水平面大样图 消防给水管道系统图
  • 10.给排水管道系统图 排水支管大样图

附件详情

该项目为6 1F层,一层为门市,二层及以上为住宅,共二个单元,均为一梯二户。
该资料包含消火栓系统、水系统、排水系统。
生活给水均利用市政压力下行上给。
设计采用用市政压力系统,设水泵接合器,底部、顶部呈均环状。

坡屋面给排水平面图

给排水管道系统图

厨房、卫生间排水平面大样图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

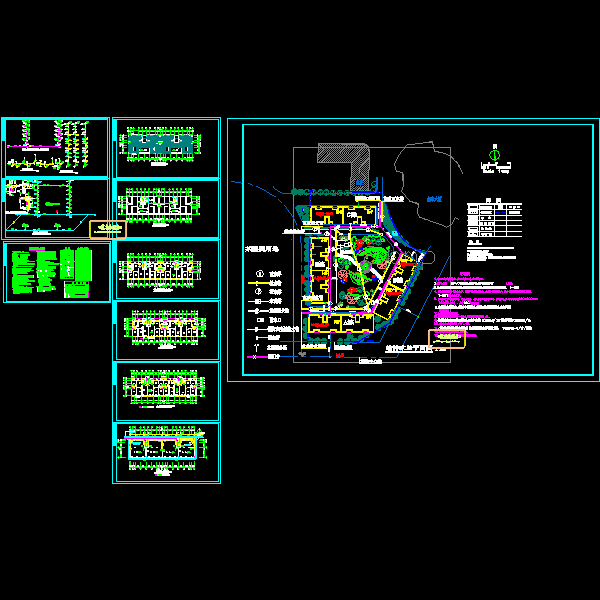

  • 商住楼给排水CAD施工方案图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
