19层商住楼给排水设计CAD施工图纸
- 附件设计说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑地上层数：19层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：33张
- 设计年代：近代
- 地下室用途：车库
- 生活供水设计：生活给水系统
- 消防设计：室内消火栓系统
- 供水方式：市政供水,变频供水,分区供水
- 供水分区：三区
- 火灾危险等级：中危险级Ⅱ级
- 消火栓用水量室外(L/S)：30
- 消火栓用水量室内(L/S)：40
- 大样节点：水箱,卫生间
附件详情
该项目为19层商住楼，建筑高度66.7米，地下一层为设备用房，1-3层为商业，4-19层为住宅。本图纸内容包括建筑内给水（含热水）、雨水、污水、废水、消防平面及系统图，厨卫，水泵房大样图；室外给排水总图等。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

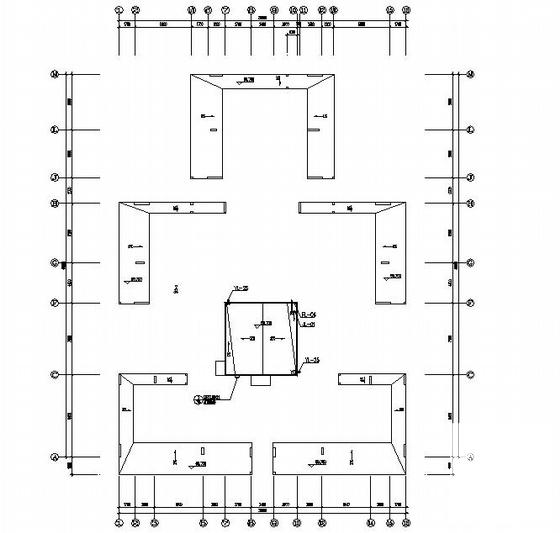

第 1 张图 -

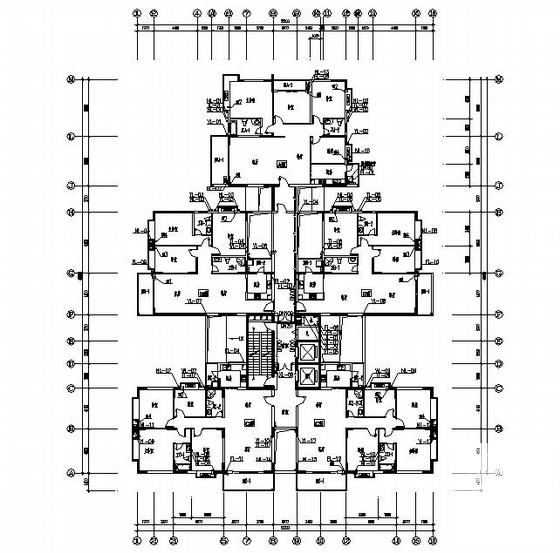

第 2 张图 -

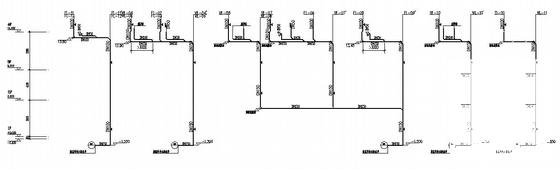

第 3 张图 -

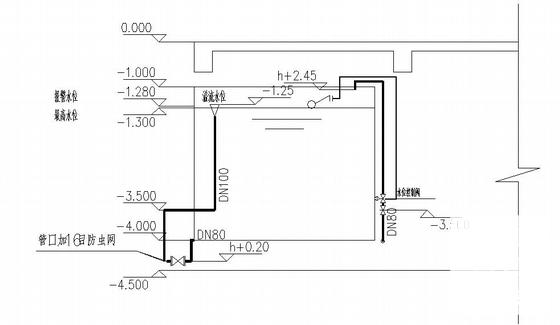

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-01-09
- 评论次数：0
- 浏览次数：0
- 文件大小：1.14 MB
- 收藏次数：0
-
文件名称：
附件-995860609007977858788.rar
